TF 法兰式扭力传感器
采用应变片量测技术，TF 扭力传感器精确的遥感系统可以在测试法兰、天线和接收器间进行高精确的信号传输。采用紧密、无轴承、免维护的设计，TF 法兰式扭力传感器为扭力测试应用领域带来许多实质的好处 — 最显著的就是 TF 法兰式扭力传感器不受外界信号干扰、允许轴向和径向的对轴偏差与耐受噪声及震动的能力。

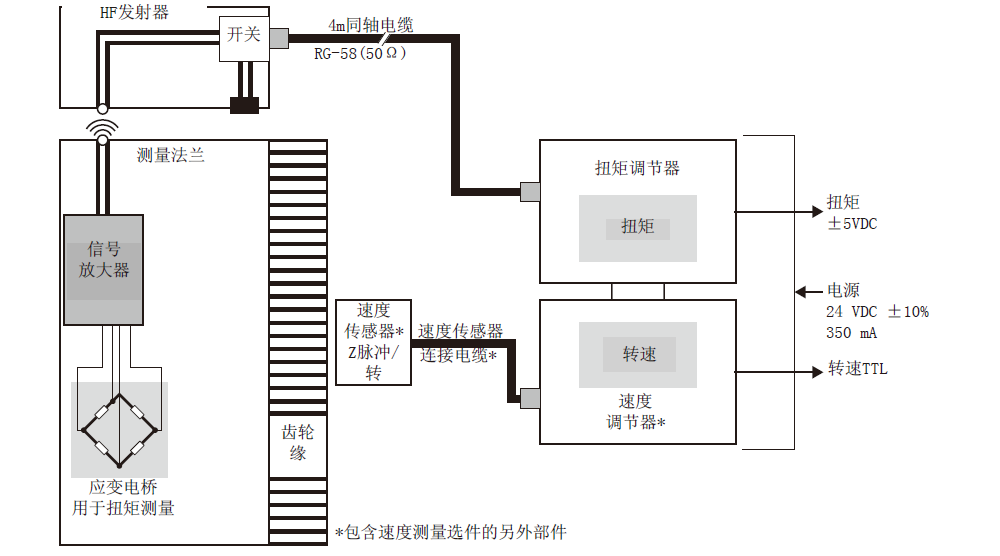

Magtrol公司生产的新型TF法兰式扭矩传感器设计小巧，无轴承，无需维护，对于扭矩测量应用有许多实质的好处。TF系列的高扭转刚度使其可以直接安装到机器主轴或法兰上，无需在另一端使用联轴器。这样可以方便地集成到测试系统中，减小试验台的总长度，减少成本。采用应变规量测技术，TF 扭矩传感器精确的遥测系统可以进行高精确的信号传输。安装在测量法兰里的信号放大器把测量信号放大，将其调制为高频率并发射（通过HF发射器）到调节器。在调节器中，数字化的扭矩信号被转换成±5 V DC模拟输出信号。通过可选的速度传感器，转速可以被测量和转换成一个TTL输出信号。
法兰式扭矩传感器的非接触式设计允许转子天线和HF发射器之间的间隙达到5 mm (一般1-3 mm)，使任何轴向或径向偏差不会影响信号获取。这种扭矩测量系统的另一优势是不受信号干扰的影响，这是因为与其它设计不同的是，天线无需环绕于测量法兰周围。此外，一个保护盒可以安装于TF传感器附近且不会影响信号。
应用
TF法兰式扭矩传感器可以测量静态轴和旋转轴上的静态扭矩和动态扭矩。可用于一般内燃机、电机及变速箱试验台；也可内嵌安装于变速器、动力传动系、风力发电机、燃气涡轮及船舶发动机等的扭矩主动监测中。
功能特性
•完整的扭矩测定系统，包括:
•带信号放大器的测量法兰
•HF发射器
•调节器
•4 m同轴电缆
•非接触式信号传输：采用遥测技术
•扭矩范围：20 N•m到150,000 N•m
•高精度: 0.1%至0.25%
•过载能力:高达200% (允许的极限)
•测量范围: 200%
•过载极限: 400%
•设计紧凑，易于安装
•抗扭刚度高
•无需轴承：免维护，无磨损
•耐受噪声及震动的能力强
•保护等级：IP 42 (IP 54 或者IP65 可选)
•24 V DC标准电源
•集成式速度感应器及调节器（可选）：用于转速测量
•耐高温能力：高达125 °C (可选)

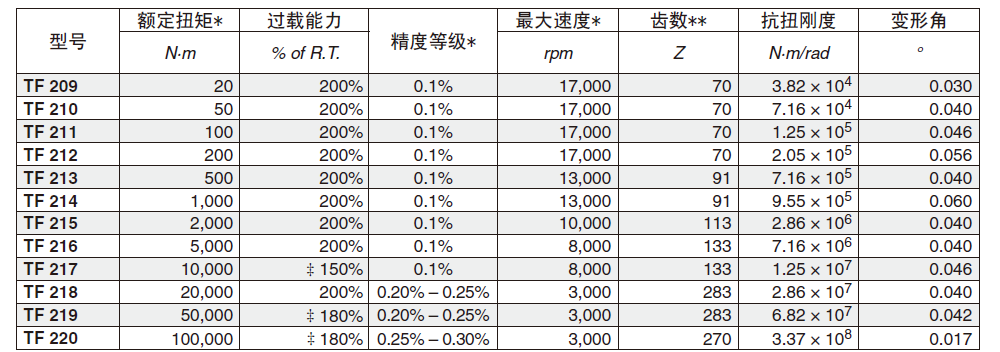

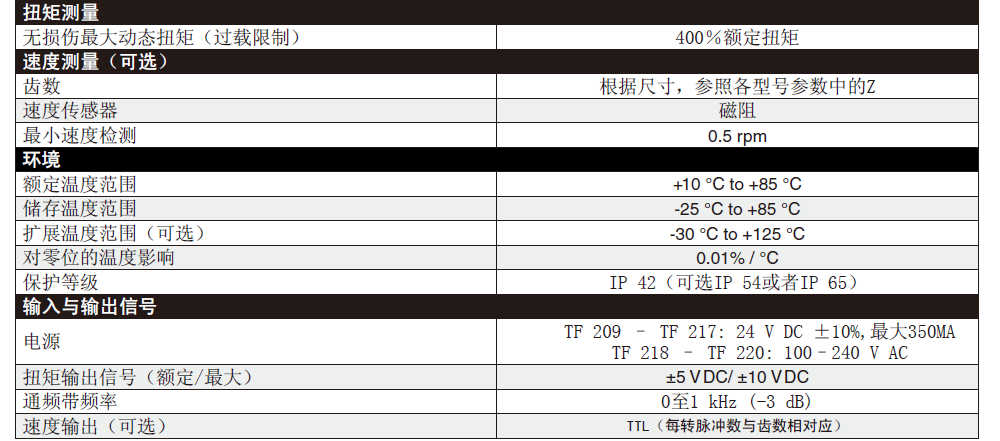

产品规格
