TS9982 EMS测试系统
符合商用、无线、汽车和A&D标准的辐射和传导EMS测量 ¸TS9982测试系统是用于传导和辐射EMS测量的基本系统。该系统具有模块化设计，适合各种应用，极易满足各种测量任务的需要。可以采用任何配置，包括从传导测量和配备紧凑测试单元的小型预认证系统，到场强为200 V/m (或更高) 的可靠整车测试系统。还可方便地进行不同应用组合或功能扩展。所有测试系统都通过R&S®EMC32测试软件的各种功能进行控制，例如丰富的被测设备和系统监控功能。无论是系统设计与实施还是安装与培训，这些交钥匙系统以及我们的EMC专家提供了源自一处的每样东西，可使客户将精力全部集中在测试上。
系统配置
R&S®TS9982包括一个EMS控制单元、一个或多个放大器、传导测量转换器 (CDN、注入钳等)、辐射测量天线以及场强探头。该系统由软件控制，可执行可重复的和全自动的测试序列。用户还可以激活交互式测试模式以便执行其它测试或进行修改。EMS控制单元包含一个信号发生器、一个功率计和可配置合适的插入式模块的R&S®OSP切换单元。它可用来控制互锁电路，并能够驱动高达10 kW的外部功率继电器。基于从全球范围内实现的大量系统获得的经验，所有系统部件相互完美匹配，可针对被测设备高效产生电磁场。
在1 GHz至40 GHz频率范围内，靠近被测设备处使用了移动式微波测试系统，从而防止在高于3 GHz时产生较高的射频电缆损耗。系统还提供了安全功能，例如，系统中集成了用于在暗室门打开时关闭射频电源的互锁电路。
测试软件
R&S®TS9982 EMS测试系统配有R&S®EMC32 EMC测试软件。通过该软件，可按照所有相关标准执行自动和手动EMS 测量。R&S®EMC32是一种使用便利、经济实用且功能可靠的工具，可快速、方便地进行系统操作和实现高吞吐量。经过扩展的测试和配置功能可确保结果具有较高可重复性。
商用测试
覆盖的标准 (举例)
该测试系统覆盖不同应用范围内辐射和传导商用测量的所有相关标准。
I EC/EN 61000-4-3、-6、-20和-21
EN 61000-6-1和-2
CISPR 24/EN 55024
CISPR 35/EN 55035
EN 60601-1-2 Edition 4.0
功能特性
在150 kHz至80 MHz频率范围进行传导测量时，典型的测试电平为10 V (+ 80 % AM 1 kHz调制)；在80 MHz至6 GHz频率范围进行辐射测量时，1.5 m x 1.5 m均匀场区域内的场强为10 V/m (+ 80 % AM 1 kHz调制)。
EMC和场强测试解决方案
系统设计
转换器 (传导)：该系统包含可以作为转换器的耦合/退耦网络 (CDN)、EM注入钳和大电流注入 (BCI) 钳。
天线：EMS天线针对符合EN 61000-4-3标准的高效场强产生进行了最佳设计。由于其设计紧凑，也适用于小型电波暗室。
放大器：放大器功率已根据转换器或天线以及所需的测试电平进行最佳调整，具有极高的性价比。R&S®BBA和R&S®BBL系列放大器具有这样的设计：进行所需的80%上移调制时，不会超过放大器的1 dB压缩点，且杂散辐射不会超过-15 dBc。应EN 61000-4-3的要求，场均匀性校准完成之后，必须检查功放是否饱和。系统中已集成监控放大器的正向和反射功率以及注入电流 (对于BCI) 的功能。
附件：系统配有运行和校准所需的全部附件 (如场探头，包括三脚架和负载电阻)。此外，还提供符合新EN 55035标准的所有多媒体测试例行程序。
无线测试
标准
这种测量基于欧洲电信标准协会 (ETSI) 公布的标准和规定。针对不同的无线服务，ETSI EN301489的章节中定义了 EMC标准。
CDMA2000®, 1xEV-DO
GSM, GPRS, EDGE
UMTS, HSPA, HSPA+
LTE
Bluetooth®
WLAN IEEE 802.11
根据要求，可以覆盖其它标准。此外，还可以根据有关符合 IEC/EN 61000-4-3、-6 (EMS) 的ITE和电信设备的商用标准来执行测量。该系统可在设计和类型认证中使用。
主要特性
标准在广泛的频段内规定了多种多样的测量。
传导及辐射EMS测量

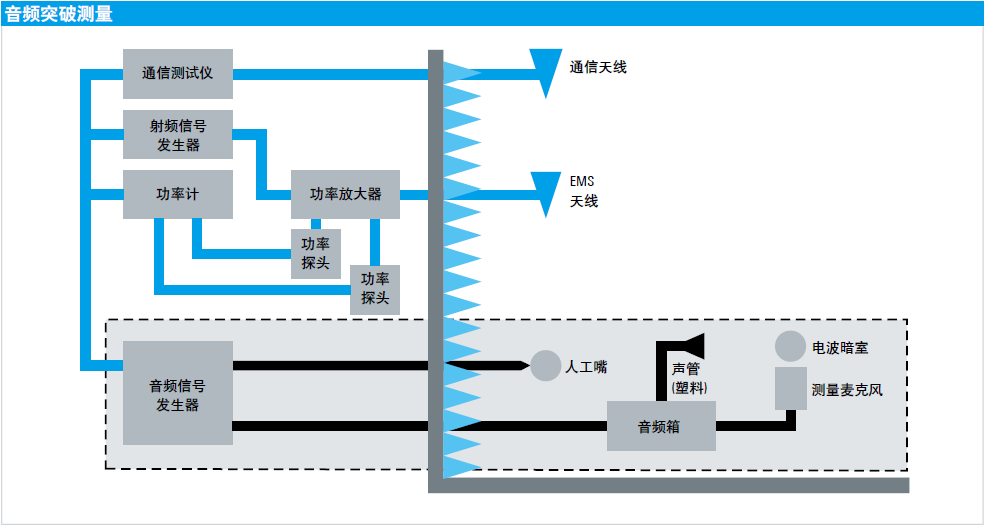

通过音频突破测量来监测上行链路和下行链路中的音频
质量
多种监测功能
自动激励和监测与无线设备相连的空中链路
在不同服务或频段之间自动切换
通过自动路径切换实现系统自动化
提供了用于音频路径校准和系统检查的设备
测试软件
R&S®EMC32控制软件具有对无线设备进行测试所需的全部测量程序。它支持全自动认证测量以及开发和设备整改期间的交互式测量。
系统设计
R&S®TS9982 EMS测试系统是基于有关辐射和传导测量的 IEC/EN61000-4-3和-6标准定义的标准商用EMS测试系统。此外，该系统还配备建立和保持无线链路和监测DUT性能所需的全部组件。功能包括音频质量监测、误码率测量以及提供了端到端数据测试设备的接口。此外，还提供了用于自动显示分析的视频捕获选件。
通信测试仪
系统中集成R&S®CMW500宽带无线通信测试仪，用于在定义的操作状态下建立、切换和控制与被测设备之间的链路。该测试仪将所有常见通信标准组合在一台设备内，也可用于分析与被测设备之间的无线链路质量，并作为音频和数据吞吐量监测接口。
音频设备
音频测量是通过R&S®UPP音频分析仪执行的。此分析仪包括用于测量和校准的所有附件，如麦克风和人工嘴。
该音频测试系统必须十分灵敏，且不能与被测设备上施加的电场相互影响。因此，通过一条塑料管将音频信号从被测设备传输至接收单元。接收单元本身针对电磁场采取了屏蔽措施，并被置于与被测设备距离适当的位置。
汽车测试
标准
I SO 11451和ISO 11452
UNECE条例10
特定客户需求
功能特性

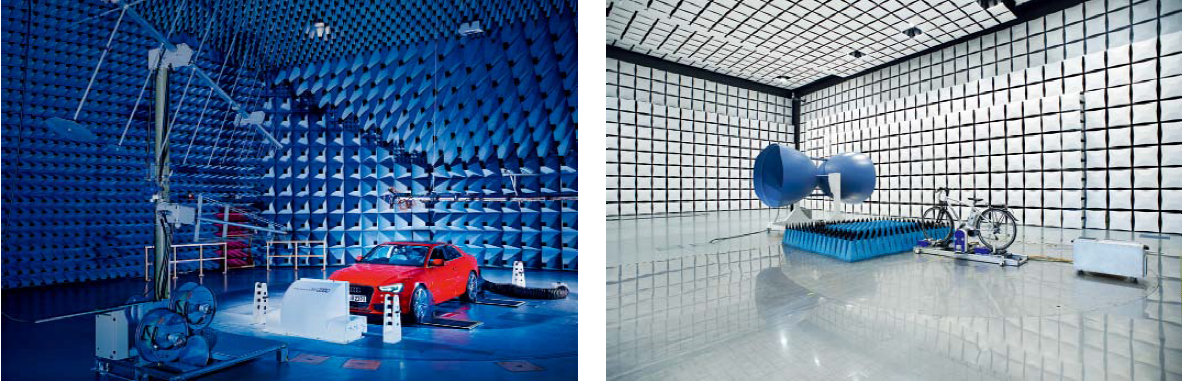

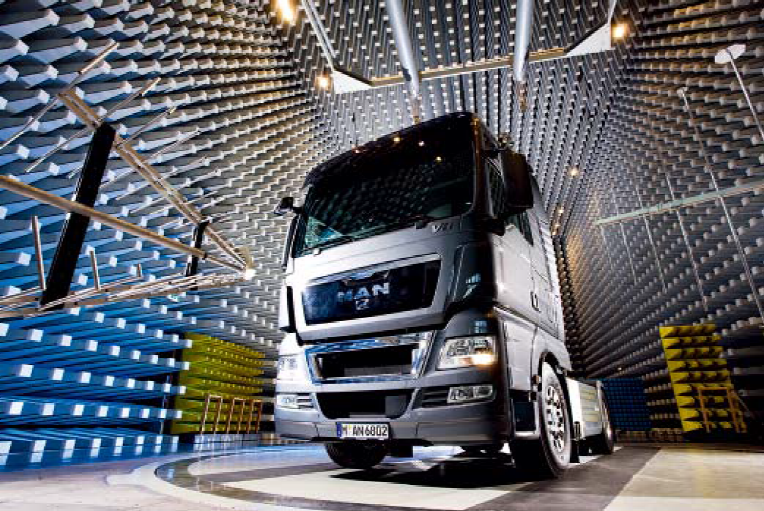

该系统可按照上述标准执行测试。它还可将其它方面的要求考虑在内，如不同汽车厂商的要求，尤其是特殊测试电平和频率范围以及脉冲调制，类似于雷达电磁敏感度测试的参数。此外还提供了基于测试小室 (如GTEM小室) 的预认证测试系统。系统的范围从紧凑型汽车部件测试系统直至车辆试验场地，包括电动汽车和混合动力汽车。
系统设计
这些系统可根据客户的具体要求进行设计。由于高场强和相关的放大器功率 (R&S®BBA和R&S®BBL系列放大器)，对基础设施提出了严格要求，而大型被测设备需要特殊方式才能实现高效场强生成。除了纯场强生成外，高效系统利用、高度系统自动化、与被测设备间的复杂接口和服务方式也是实现这些项目的重要因素。
软件
R&S®EMC32软件包括汽车应用所需的特定功能。各种各样的监控功能对于这些测量来说也十分重要：从TTL电平测量到TCP/IP、GPIB和RS-232通信，再到CAN、LIN、MOST和 FlexRay™总线监控。
A&D测试
标准
MIL-STD-461
MIL-STD-464
RTCA DO 160
特定的客户需求
国家的特殊要求
功能特性
测试系统的详细配置取决于所需的测量、测试电平和被测设备的特性。配置可能只是用于进行单次测试的测试系统，也可能覆盖MILSTD-461和RTCA DO160标准所要求的全部EMC测试。系统的设计基于从全球范围内实现的大量A&D测试系统中所获得的经验。
