TS9975 EMI测试系统
符合商用、A&D和汽车标准的测试
R&S®TS9975是用于传导和辐射EMI测量的基本系统。该系统具有模块化设计，适合各种应用，极易满足各种测量任务的需要。用户可以采用任何配置 (包括从传导测量和配备紧凑型电波暗室的小型预认证系统到可靠的整车测试系统)， 并可方便进行不同应用组合或功能扩展
无论是系统设计与实施还是安装与培训，这些交钥匙系统以及我们的EMC专家提供了源自一处的每样东西，可使客户将精力全部集中在测试上。
商用标准 (举例)
CISPR11至32
IEC/EN 55011至IEC/EN 55032
ANSI-C63.4
FCC Part 15、Part 18
2014/30/EU
特定客户需求
IEC 60601-1-2 Edition 4.0
A&D标准 (举例)
MIL-STD-461
RTCA DO160
特定国家需求
特定客户需求
汽车标准 (举例)
CISPR12
CISPR25
UN/ECE R10
特定客户需求
关于符合无线EMC标准 (如ETSI EN 301489)的测试，请参考罗德与施瓦茨公司用于杂散辐射测量的R&S®TS8996 RSE测试系统。
关于符合商用标准的EMS/EMI组合式测试解决方案，请参考罗德与施瓦茨公司的R&S®CEMS100 EMC测试系统。
主要功能
0.15 MHz至30 MHz 范围内的传导EMI测量
30 MHz至40 GHz (200 GHz) 范围内的辐射EMI测量
通过自动路径切换实现系统自动化
提供了系统校准设备

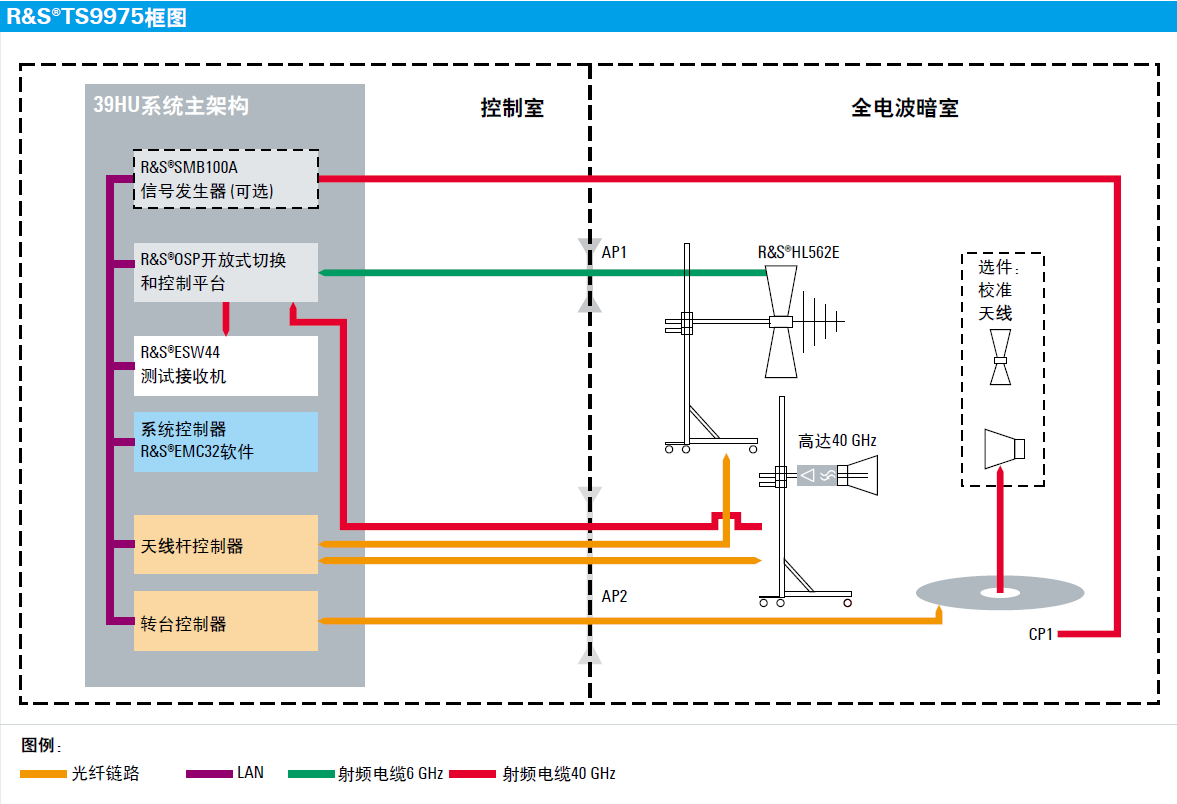

系统配置
该系统具有高度模块化的硬件和软件设计。通过各种仪器可对系统进行定制配置，使其成为一个包含硬件、用户界面友好的软件、系统服务和安装服务的一个完整系统。用户可以轻松学会该系统的使用。
电波暗室
辐射发射通常是在电波暗室中测量的，作为室外开放测试场地 (OATS) 测量的一种替代方法。这种测量需要使用一个可程控转台和一个带有控制单元的自动天线杆。这些可选部件可随系统提供并通过系统软件进行控制。出于开发和质量检测的目的，提供了便于布置在实验室内的更小型测试单元。测试系统的频率上限为40 GHz (使用混频器可达200 GHz)，取决于被测设备 (DUT) 的类型和适用的标准。
测试接收机
测试接收机 (R&S®ESW、R&S®ESR或R&S®ESRP) 构成该系统的核心。它按照相关标准来评估和显示发射情况。如果预认证测量对于EMC测试来说已足够，则可以用频谱分析来代替测试接收机。
测试天线和LISN
适用的测试天线 (如R&S®HL562E和R&S®HF907) 以及人工电源网络 (LISN) 用于测量辐射。
切换单元
系统集成用于切换天线和转换器且配有合适的插入式模块的 R&S®OSP切换单元。
测试软件
R&S®TS9975 EMI测试系统配有R&S®EMC32测试软件。通过该软件，可按照所有相关标准执行自动和手动EMI测量。 R&S®EMC32测试软件是一种使用便利、经济实用且功能可靠的工具，可快速、方便地进行系统操作和实现高吞吐量。经过扩展的测试和配置功能可确保结果具有较高可重复性。
