简介

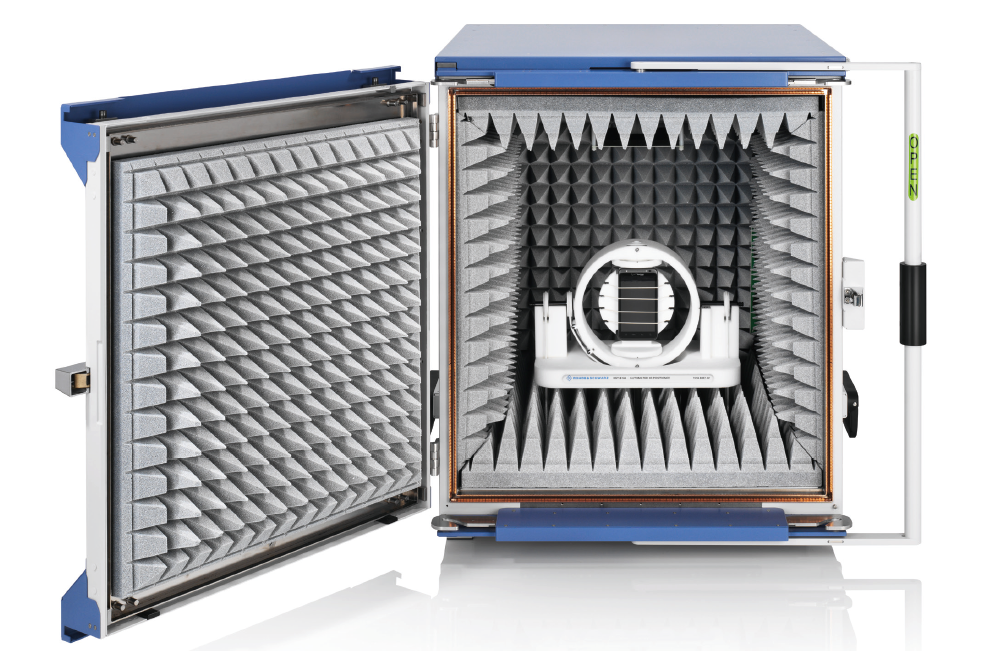

R&S®DST200 射频暗室在开发过程中提供了理想的射频分析环境。 它支持广泛的无线设备辐射测试应用，并且可安装在每个研发实验室的工作台上，在产品设计及优化阶段始终可用。R&S®DST200 有效帮助在最终类型批准阶段实现很高的一次通过率，节省了时间和成本。
高品质无线设备必须通过灵敏度降低及共存测试等特殊辐射测试，以确保在无自身干扰的情况下操作。验证空中传输 (OTA) 性能并测量辐射杂散 (RSE) 也是必不可少的。
R&S®DST200 为研发、质量保证、生产和服务阶段所需的辐射测试提供支持。 与使用大型 EMC 电波暗室的应用相比，使用 R&S®DST200 的测试装置不仅紧凑易用，而且能产生一致的、可比较的结果。
主要特点
有效屏蔽 > 110 dB 的电波射频暗室，便于在无屏蔽环境下进行无干扰测试
400 MHz 至 18 GHz 的宽频率范围，支持所有的重要无线标准
在被测设备 (EUT) 位置具有卓越的场均匀性，可确保高度可重复的测量
紧凑尺寸，适用于任何实验室环境
独特的机械设计提供了长期稳定性并保持高屏蔽有效性
简单有效的前门锁装置，无气动元件
自动化 3D 定位器，适用于 OTA 和 RSE 预一致性测量
支持的技术
卫星导航
GPS/A-GPS
蜂窝
LTE FDD/TDD
Mobile WiMAX™
TD-SCDMA
CDMA2000® 1xRTT
CDMA2000® 1xEV-DO
WCDMA/HSPA
HSPA+
GSM
GPRS
AMPS 和 IS-136
EDGE
EDGE Evolution
广播电视
DVB-T
FM Stereo
CMMB
T-DMB
无线连接
WLAN a/b/g/n
Bluetooth®
规格
| 射频规格 | ||
| 频率范围 | 400 MHz 至 18 GHz | |
| 天线极化 | R&S®DST-B215 选件 | 横向极化 |
| R&S®DST-B220 选件 | 右旋圆极化 | |
| R&S®DST-B270 以及 R&S®DST-B270 选件 | 线极化 | |
| 屏蔽有效性 | 带 R&S®DST-B102 选件的基本单元 | |
| 400 MHz 至 700 MHz | > 95 dB（测量值） | |
| 700 MHz 至 3 GHz | > 110 dB | |
| 3 GHz 至 6 GHz | > 100 dB | |
| 6 GHz 至 18 GHz | > 75 dB（测量值） | |
| 静区 | 可安装在 EUT 工作台上，∅ × L（柱面） | 200 mm × 30 mm (7.9 in × 1.2 in) |
| 场均匀性 | 使用 R&S®DST-B220 选件时静区的最大磁场变化 | < 3.2 dB（测量值） |
| 场扰动 | 带 R&S®DST-B150 选件 | |
| 300 MHz 至 2.7 GHz | –0.6 dB 至 +0.6 dB（测量值） | |
| 2.7 GHz 至 6 GHz | –1.5 dB 至 1.5 dB（测量值） | |
| 带 R&S®DST-B160 选件 | ||
| 700 MHz 至 2.7 GHz | –1 dB 至 1 dB（测量值） | |
| 2.7 GHz 至 6 GHz | –2.3 dB 至 +2.3 dB（测量值） | |
| 射频连接器 | ||
| 射频直通连接器 | R&S®DST-B102 选件 | 2 × N 型阴性 |
| 测试天线 | R&S®DST-B215 选件 | 2 × N 型阴性 |
| R&S®DST-B220 选件 | 1 × N 型阴性 | |
| R&S®DST-B231 选件 | 1 × N 型阴性 | |
| 直通滤波器 | ||
| 低通滤波器面板及光纤接口 | R&S®DST-B101 选件 | 1 × 9 引脚式 D-Sub 插座适配器， 2 × FSMA |
| USB 低通滤波器面板 | R&S®DST-B103 选件 | 1 × USB 2.0 A 类连接器，母连接器 |
| 交流电低通滤波器 | R&S®DST-B104 选件 | 1 × 100 V 至 240 V |
| 通用数据 | ||
| 尺寸 | W × H × D，带锁止把手 | 770 mm × 760 mm × 695 mm (30.3 in × 29.9 in × 27.4 in) |
| 重量 | 大约 55 kg (121 lb) | |
| EUT 最大尺寸 | W × H × D | 400 mm × 330 mm × 400 mm (15.7 in × 13.0 in × 15.7 in) |
| R&S®DST-B150 选件 | 150 mm × 100 mm × 20 mm (5.9 in × 3.9 in × 0.8 in) | |
| R&S®DST-B160 选件 | 149 mm × 100 mm × 20 mm (5.9 in × 3.9 in × 0.8 in) | |
| R&S®DST-B165 选件 | 257 mm × 190 mm × 20 mm (10.1 in × 7.5 in × 0.8 in) | |
| EUT 最大重量 | 允许安装在 EUT 工作台上，随 R&S®DST200 基本单元一起提供 | 3 kg (6.6 lb) |
| R&S®DST-B150 选件 | 0.2 kg (0.44 lb) | |
| R&S®DST-B160 | 0.2 kg (0.44 lb) | |
| R&S®DST-B165 | 0.8 kg (1.6 lb) | |
| 操作循环 | 前门锁装置 | 最低 66,000 次循环 |
