产品介绍

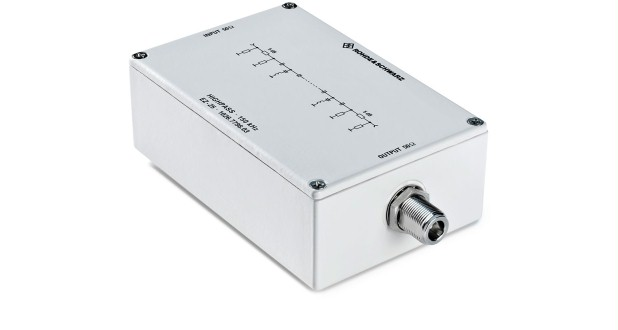

EZ-25 150 kHz 高通滤波器


在存在高长波电源干扰信号的情况下进行传导发射测量


简介

如果在低于 150 kHz 的频率范围内在低电压网络上传输信号,则 148.5 kHz 的截止频率附近会出现非常高的电压电平(详见 EN 50065 第一部分)。 在这种情况下,选择 CISPR 16-1-1 中指定的 CISPR 测量接收机就会产生问题,原因是该设备不能遵守 150 kHz 条件下的骚扰电压限值。 因此,CISPR 16-1-1 修订如下: 该标准定义了可以在 CISPR 测量接收机的前面连接高通以增加选择性并实现 EN 50065 第一部分规定的值,而不会影响测量接收机的通带。

对于与低电压网络上的信号传输无关的 EUT,也可能在低于 150 kHz 的范围内出现高骚扰电压的问题。 只有少数 EMC 产品标准指定了在低于 150 kHz 的条件下的骚扰电压限值。 因此,设备制造商使用具有高倾斜的噪声抑制滤波器,以满足在低于 150 kHz 的条件下的要求。 在 150 kHz 以上的频率范围内,测量接收机可能出现过载并因此导致测量错误。 R&S®EZ-25 高通可以防止这个问题并有助于实现准确测量。

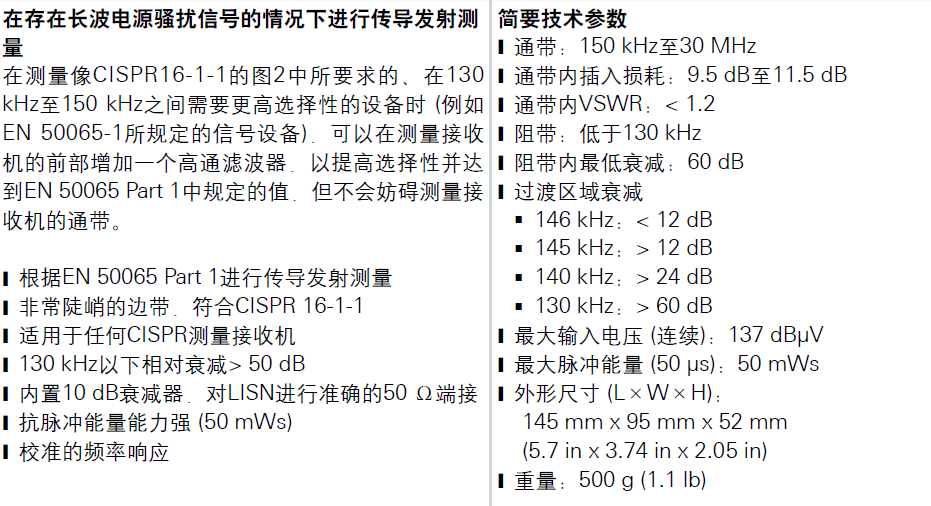

主要特点

  • 根据 EN 50065 第一部分执行发射测量

  • 150 kHz 至 30 MHz 的通过频率范围

  • 根据 CISPR 16-1-1 的高倾斜

  • 适合任何的 CISPR 测量接收机

  • 相对衰减 >50 dB 低于 130 kHz

  • 内置 10 dB 衰减器,以实现 LISN 的准确的 50 Ω 端接

  • 高脉冲能量 (50 mWs)

  • 提供校准数据
