简介

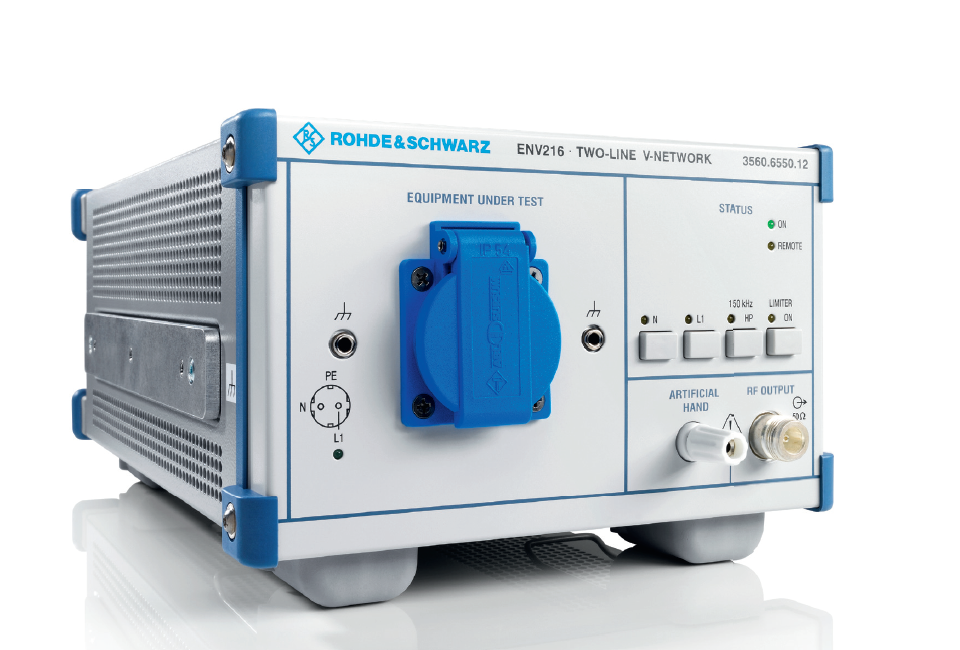

R&S®ENV216 二线制 V 形网络满足 CISPR 16-1-2 和 EN 55016-1-2 中有关 V 形网络的要求，在 9 kHz 至 30 MHz 的频率范围内，模拟阻抗为 (50 μH + 5 Ω ) || 50 Ω；并满足 ANSI C63.4 相关要求，频率范围为 150 kHz 至 30 MHz。提供具有接地保护触点的阴性接头连接 EUT。多款符合国家/地区特定接头系统的型号可供选择。
主要特点
9 kHz 至 30 MHz 的频率范围
功率处理容量高达 16 A，恒定电流（因国家/地区而异）
模拟阻抗 (50 μH + 5 Ω) || 50 Ω，符合 CISPR 16-1-2 Amd. 2:2006
符合 CISPR、EN、VDE、ANSI、FCC 第 15 部分以及 MIL-STD-461D、E 和 F 的 V 形网络
已根据 CISPR 16-1-2 进行校准
特点和优势
空芯设计以及模拟手
R&S®ENV216 二线制 V 形网络基于空芯电感，并且含有一个模拟手。
可选择开关的 150 kHz 高通滤波器
为防止测量接收机因高电平的低频频谱而过载，可以插入使用 150 kHz 高通滤波器。
内置 10 dB 衰减器
为确保标准阻抗（不考虑接收机输入衰减），R&S®ENV216 配有一个 10 dB 衰减器。
内置脉冲限幅器（可关闭）
内置脉冲限幅器（可关闭）可保护接收机输入。
远程控制 TTL 电平（与罗德与施瓦茨测量接收机兼容）
TTL 控制输入通过控制器以及罗德与施瓦茨测量接收机驱动，可用于自动测试系统中的远程控制（高通滤波器的相位选择及激活）。光耦合器可以防止受到外部干扰。
规格
| 频率范围 | 9 kHz 至 30 MHz | |
| 模拟阻抗 | 相位和幅度 | (50µH + 5Ω) || 50Ω |
| 误差限值 | ±20%（幅度），±11.5°（相位），符合 CISPR 16-1-2 | |
| 隔离度 1) | 9 kHz 至 50 kHz | >0 dB 至 40 dB（通过频率对数线性增加） |
| 50 kHz 至 30 MHz | >40 dB | |
| 到 EUT 的测试路径 | ||
| 交流电源电压 | 如果 EUT 在交流电压高达 90 V 且直流电压高达 50 V 的情况下运行，则逻辑电路必须通过标配的外部插入式电源供电。 | 0 V 至 240 V 交流电压 + 10% |
| 交流电源频率 | 50 Hz 至 60 Hz ± 5% | |
| 直流电压 | 0 V 至 50 V 直流电压 | |
| 最大可允许的连续电流 | 因国家/地区而异 | |
| 型号 12 | 16 A | |
| 型号 13 | 13 A | |
| 型号 14 | 16 A | |
| 型号 15 | 10 A | |
| 型号 16 | 15 A | |
| 到测量接收机的测试路径 | ||
| 最大可允许的 EUT 射频干扰功率 | 1 W | |
| 高通滤波器 | 集成式，可选择开关 | 150 kHz |
| EUT 和测量接收机端口之间的电压分压系数 | 内置衰减器，提供校准数据（使用 V 形网络） | 10 dB |
| 内置脉冲限幅器的响应阈值 | 可关闭 | 140 dB (µV) |
| 接头 | ||
| 交流电源输入 | 因国家/地区而异 | 具有接地保护触点的插头，以及 1.8 m 电缆 |
| EUT 的交流电源电压输入 | 因国家/地区而异 | 具有接地保护触点的插座 |
| 射频输出 | N 型阴性，50Ω | |
| 远程控制输入 | 25 个触点，D-Sub，阴性 | |
| 模拟手输入 | 4 mm 接头，阴性，带滚花夹具 | |
| 参考接地 | 带三个 M4 螺纹的接地棒 | |
| 接地保护 | M6 螺纹栓 | |

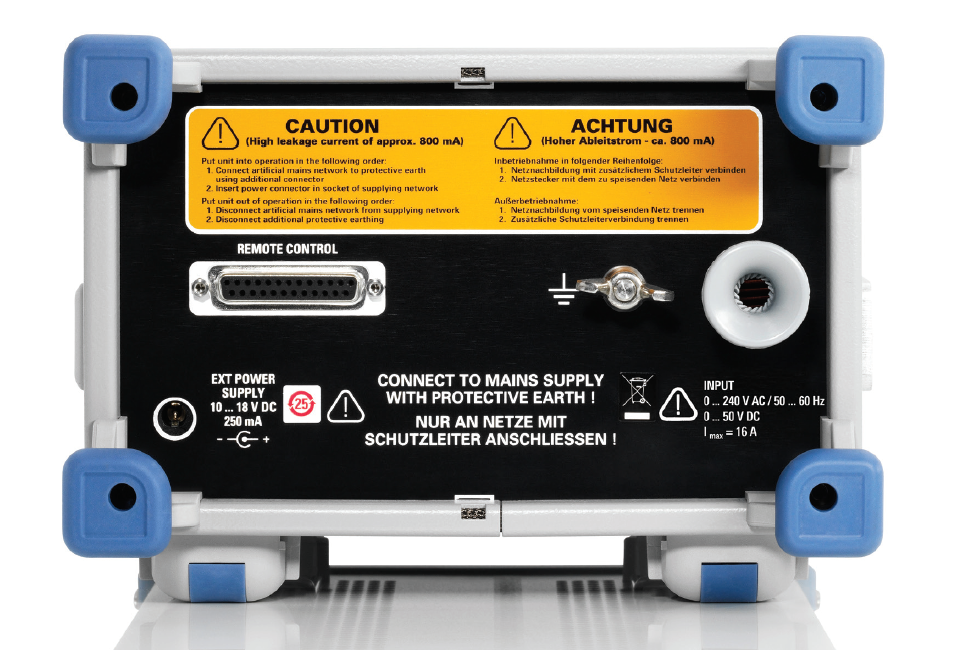

| 外部电源接头 | 位于后面板，由提供的插入式电源供电 | 直流空心接头 Ø5.5 mm，2.1 mm，10 V 至 18 V 直流，250 mA |
| 通用数据 | ||
| 操作温度范围 | +5°C 至 +45°C | |
| 存储温度范围 | −40°C 至 +70°C | |
| 尺寸 | W × H × D | 219 mm × 147 mm × 350 mm (8.6 in × 5.8 in × 13.8 in) |
| 重量 | 5.5 kg (12.1 lb) | |
| 电气安全 | 谨遵手册中的说明 | 符合 EN 61010 |
| EMC | 符合 IEC/EN 61326 | |
| 辐射 | B 类，符合居住环境要求 | |
| 抗干扰 | 符合工业环境要求 | |
1) 交流电源与测量接收机端口之间。
