简介

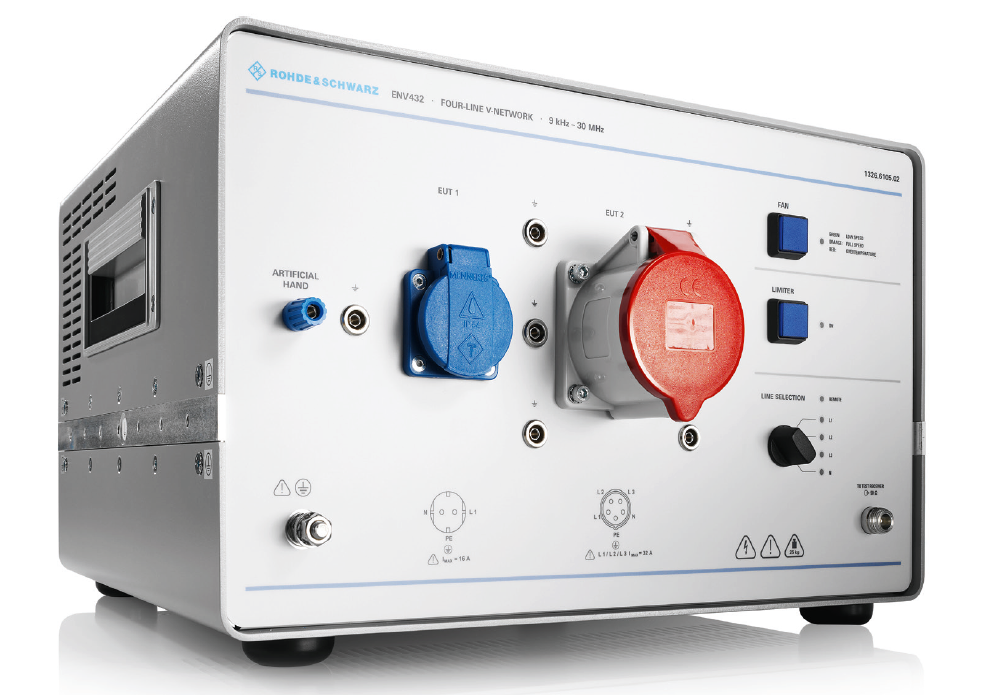

R&S®ENV432 四线制 V 形网络满足 CISPR 16-1-2、EN 55016-1-2 以及 ANSI C63.4 中有关 V 形网络的要求，它在 9 kHz 至 30 MHz 的频率范围内，模拟阻抗为 (50 μH + 5 Ω) || 50 Ω。 R&S®ENV432 带有用于连接被测设备 (EUT) 的 Schuko 插座 (EUT 1) 以及 CEE 32 A 插座 (EUT 2)。
主要特点
9 kHz 至 30 MHz 的频率范围
功率处理容量（最高 32 A），恒定电流
模拟阻抗 (50 μH + 5 Ω) || 50 Ω，根据 CISPR 16-1-2
根据 CISPR、EN、VDE、ANSI、FCC 第 15 部分以及 MIL-STD-461D、E 和 F 的 V 形网络
已根据 CISPR 16-1-2 和 ANSI C63.4 校准
特性和优势
空芯设计以及模拟手
R&S®ENV432 四线制 V 形网络基于空芯电感，并且含有一个模拟手。
内置 10 dB 衰减器
为确保标准阻抗（不考虑测量接收机的输入衰落），R&S®ENV432 配有一个 10 dB 衰减器。
内置脉冲限幅器（可关闭）
内置脉冲限幅器（可关闭）可保护测量接收机输入。
自动温度监控
机壳内部温度约达到 +50 °C 时，R&S®ENV432 的风扇自动开启。 这能够在高恒定电流负荷的情况下保护 V 形网络。
远程控制 TTL 电平（与罗德与施瓦茨测量接收机兼容）
TTL 控制输入可通过控制器或者罗德与施瓦茨测量接收机驱动，用于在自动测试系统中远程控制相位选择。
规格
| 规格 | ||
| 频率范围 | 9 kHz 至 30 MHz | |
| 模拟阻抗 | 50 μH + 5 Ω) || 50 Ω | |
| 根据 CISPR 16-1-2 的误差限值 | 幅度和相位 | ±20% 以及 ±11.5° |
| 电源与测量接收机端口之间的去耦合衰落，根据 CISPR 16‑1‑2 | 9 kHz 至 50 kHz | > 0 dB 至 >40 dB（通过频率对数线性增加） |
| 50 kHz 至 30 MHz | > 40 dB | |
| 到 EUT 的测试路径 | ||
| 最大可允许恒定电流 | EUT 1 | 16 A |
| 电源电压 | EUT 1 | 0 V 至 240 V AC + 10% |
| 直流电压 | EUT 1 | 0 V 至 350 V DC + 10% |
| 最大可允许恒定电流 | EUT 2 | 32 A |
| 峰值电流（短暂） | EUT 2 | 50 A（2 分钟） |
| 电源电压 | EUT 2 | 0 V 至 240/415 V AC + 10% |
| 直流电压 | EUT 2 | 0 V 至 350 V DC + 10% |
| 电源频率 | 0 Hz 至 60 Hz + 5% | |
| 到测量接收机的测试路径 | ||
| 最大可允许的 EUT 射频骚扰功率 | 5 W | |
| EUT 与测量接收机端口之间的分压系数 | 内置衰减器、提供的校准数据（使用 V 形网络） | 10 dB – 0.5 dB/+ 2.0 dB |
| 内置脉冲限幅器的响应阈值 | 可关闭 | 140 dB (μV)（标称值） |
| 风扇电源及控制逻辑 | ||
| 电源电压 | 115 V 设置 | 100 V 至 120 V AC ± 10% |
| 230 V 设置 | 220 V 至 240 V AC ± 10% | |
| 电源频率 | 50 Hz 至 60 Hz ± 5% | |
| 功耗 | 100 VA（标称值） | |
| 连接器 | ||
| 电源以及直流电压输出 | 前面板，EUT 1 | Schuko 插座 |
| 电源以及直流电压输出 | 前面板，EUT 2 | CEE 插座 (6 h) |
| 射频输出 | 前面板，到测试接收机 | N 型阴性，50 Ω |
| 模拟手 | 前面板 | 4 mm 接头，母接头，带有凸边的夹具 |

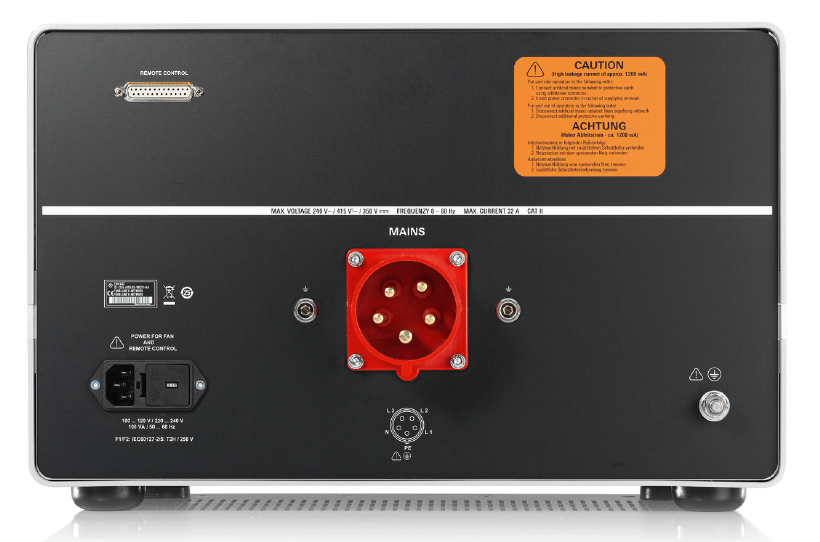

| 电源以及直流电压输入 | 后面板，电源 | CEE 内置连接器 (6 h) |
| 电源电压输入（辅助电压） | 后面板，用于风扇和远程控制的电源 | 带有电源滤波器的低温连接器 |
| 远程控制输入 | 后面板，远程控制 | 25 触点，D-Sub，母接头 |
| 安全接地线 | 前后面板 | M8 螺纹栓 |
| 射频参考接地 | 两侧 | 带七个 M6 螺纹的接地棒 |
| 通用数据 | ||
| 操作温度范围 | +5°C 至 +45°C | |
| 存储温度范围 | –40°C 至 +70°C | |
| 整体尺寸 | W × H × D | 446 mm × 289 mm × 500 mm |
| 重量 | 24 kg | |
| 电气安全 | 谨遵手册中的说明 | 根据 EN 61010-1 |
| EMC | 根据 IEC/EN 61326-1 | |
| 发射 | B 类，符合居住环境要求 | |
| 抗干扰 | 符合工业环境要求 | |
