产品介绍

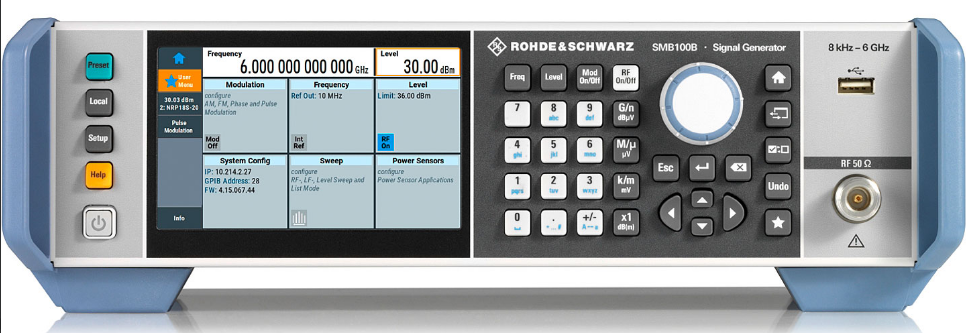

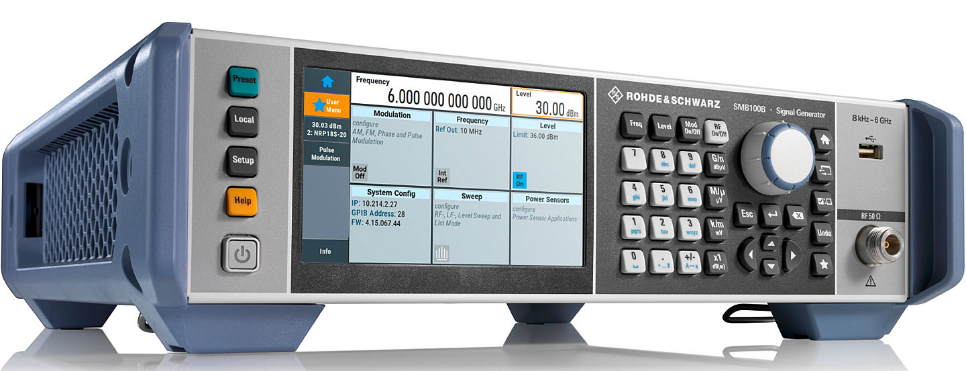

SMB100B 2.pngSBM100B 1.pngR&S®SMA100B 射频和微波信号发生器

卓越的领先性能

简介

R&S®SMA100B 射频和微波信号发生器提供顶尖性能。在维持最高输出功率的同时提供最纯净的输出信号,远超竞争对手。作为全球领先的信号发生器,它可以完成射频半导体、无线通信以及航空航天和国防领域最苛刻的组件、模块和系统测试与测量任务。


主要特点

  • 频率范围介于 8 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz、40 GHz、50 GHz 和 67 GHz(在过范围模式下最高达 72 GHz)

  • 一流的 SSB 相位噪声:偏移值为 10 kHz 时,1 GHz 条件下为 –152 dBc(典型值),10 GHz 条件下为 –132 dBc(典型值)

  • 几乎没有宽带噪声:10 GHz 条件下为 –162 dBc(测量值),偏移值为 30 MHz

  • 在宽频率范围内最大输出功率超过 30 dBm

  • 极低的谐波

  • 采用触摸显示屏的先进图形用户界面


规格

频率
频率范围R&S®SMAB-B1038 kHz 至 3 GHz

R&S®SMAB-B1068 kHz 至 6 GHz

R&S®SMAB-B1128 kHz 至 12.75 GHz

R&S®SMAB-B1208 kHz 至 20 GHz

R&S®SMAB-B1318 kHz 至 31.8 GHz

R&S®SMAB-B140/-B140N8 kHz 至 40 GHz

R&S®SMAB-B150/-B150N8 kHz 至 50 GHz

R&S®SMAB-B167/-B167N8 kHz 至 67 GHz(在过范围模式下最高达 72 GHz)
电平
最大指定输出功率 (PEP)R&S®SMAB-B103/-B106

标配

f = 3 GHz+19 dBm

f = 6 GHz+19 dBm

带 R&S®SMAB-K31

f = 3 GHz+25 dBm

f = 6 GHz+25 dBm

带 R&S®SMAB-K31 和 R&S®SMAB-B32

f = 3 GHz+30 dBm

f = 6 GHz+30 dBm

R&S®SMAB-B112/-B120

标配

f = 12.75 GHz+18 dBm

f = 20 GHz+17 dBm

带 R&S®SMAB-K33

f = 12.75 GHz+20 dBm

f = 20 GHz+20 dBm

带 R&S®SMAB-K33 和 R&S®SMAB-B34

f = 12.75 GHz+27 dBm

f = 20 GHz+24 dBm

R&S®SMAB-B131/-B140/-B140N

标配

f = 31.8 GHz+13 dBm

f = 40 GHz+13 dBm

带 R&S®SMAB-B35

f = 31.8 GHz+17 dBm

f = 40 GHz+16 dBm

带 R&S®SMAB-B35 和 R&S®SMAB-K36

f = 31.8 GHz+22 dBm

f = 40 GHz+19 dBm

R&S®SMAB-B150/-B150N/-B167/-B167N

标配

f = 50 GHz+5dBm

f = 67 GHz+5dBm

带 R&S®SMAB-B37/-B39

f = 50 GHz+11dBm

f = 67 GHz+9dBm

带 R&S®SMAB-B37/-B39 和 R&S®SMAB-K38/-K40

f = 50 GHz+18 dBm

f = 67 GHz+10 dBm
频谱纯度
SSB 相位噪声f = 1 GHz,1 Hz 测量带宽

标配,
载波偏移 = 20 kHz
< –135dBc,–140dBc(典型值)

带 R&S®SMAB-B709,
载波偏移 = 10 kHz
< –140 dBc

带 R&S®SMAB-B710(N),
载波偏移 = 10 kHz
< –140dBc,–145dBc(典型值)

带 R&S®SMAB-B711(N),
载波偏移 = 10 kHz
< –147dBc,–152dBc(典型值)
SSB 相位噪声(续)f = 10 GHz,
1 Hz 测量带宽


标配,
载波偏移 = 20 kHz
–115dBc,–120dBc(典型值)

带 R&S®SMAB-B709,
载波偏移 = 10 kHz
< –120dBc

带 R&S®SMAB-B710,
载波偏移 = 10 kHz
–120dBc,–125dBc(典型值)

带 R&S®SMAB-B711,
载波偏移 = 10 kHz
–128dBc,–132dBc(典型值)
谐波
仪器配备 R&S®SMAB-B103/-B106 和 R&S®SMAB-K31/-B32 选件10 MHz < f ≤ 6 GHz,P = 18 dBm< –60 dBc
仪器配备 R&S®SMAB-B112/-B120 和 R&S®SMAB-K33/-B34 选件10 MHz < f ≤ 20 GHz,P = 16 dBm< –55 dBc
仪器配备 R&S®SMAB-B131/-B140(N)/-B150(N)/-B167(N) 和 R&S®SMAB-B35/-K36/-B37/-K38/-B39/-K40 选件10 MHz < f ≤ 31.8 GHz,P = 13 dBm< –55 dBc
非谐波f = 1 GHz,载波偏移 > 10 kHz,10 dBm< -92 dBc

f = 1 GHz,载波偏移 > 10 kHz,10 dBm,带 R&S®SMAB-B711(N) 选件< -100 dBc
支持的调制模式带 R&S®SMAB-K720 选件调幅、调频、调相
脉冲调制带 R&S®SMAB-K22 选件
上升/下降时间R&S®SMAB-K22,f > 700 MHz<10 ns,5 ns(典型值)
开/关比R&S®SMAB-K22> 80 dB
最小脉冲宽度R&S®SMAB-K22< 20 ns
