简介

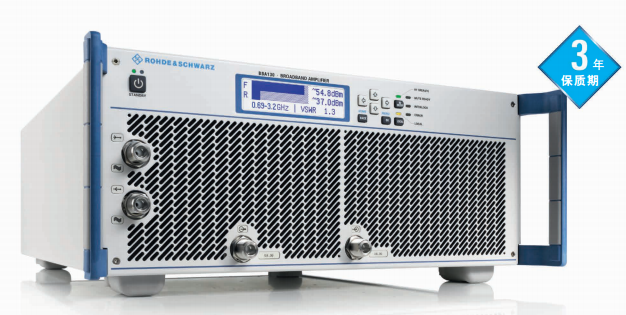

R&S®BBA130 宽带放大器提供丰富的设置选项，便于您根据特定应用调整输出信号。在操作过程中，您可以在 A 级以及 AB 级之间调整晶体管的操作等级，亦可以在输出端选择最大输出功率或更高的失配容差。
主要特点
三种频率范围：
80 MHz 至 1.0 GHz
0.69 GHz 至 3.2 GHz
2.5 GHz 至 6.0 GHz
输出功率范围介于 22 W 至 4200 W
晶体管操作等级可在 A 级以及 AB 级之间调整
可选择最大输出功率或更高的失配容差
适用于幅度、频率、相位和脉冲调制
三年保修以及灵活的服务水平协议
特点和优势
适合所有应用的放大器
用户优化调整
可调偏置点
最大输出功率与更高的失配容差
灵活的控制和操作
手动操作
使用 Web 浏览器和电脑进行本地与远程操作
通过以太网远程控制
两种不同的互锁系统
一体化
紧凑型模块化设计
紧凑灵活：孪频段和双频段放大器，4 HU
适合输入、输出及采样端口的广泛开关选件
根据经验和实力进行开发
基于数十年经验，在放大器开发方面积累了深厚的专业技术
先进的射频设计
在欧洲最先进的工厂之一完成批量生产
规格
| 射频规格 | ||
| 频率范围 | 80 MHz 至 1.0 GHz 0.69 GHz 至 3.2 GHz 2.5 GHz 至 6.0 GHz | |
| 标称输出功率 | 80 MHz 至 1.0 GHz | 100 W 至 4200 W |
| 0.69 GHz 至 3.2 GHz | 45 W 至 1200 W | |
| 2.5 GHz 至 6.0 GHz | 22 W 至 280 W | |
| 标称输出负载 | 50 | |
| 增益平坦度 | ±3.8 dB（或更好，参阅数据表） | |
| 增益调节范围 | >15 dB | |
| 偏置 | 可调 | A 级至 AB 级，连续 |
| 失配容差 | 可调 | VSWR 2:1 至 6:1，连续 |
| 调制功能 | AM、FM、φM、PM | |
| 标称输入阻抗 | 50Ω | |
| 最大射频输入电平 | 最大 +15 dBm | |
| 对应于标称输出功率的输入电平 | –3.4 dBm | |
| 标称输出阻抗 | 50Ω | |
| 输出失配容差，VSWR | 100%，无损 | |
| 射频及采样接头 | ||
| 射频输入端口 | N 型阴性接头 | |
| 射频输出端口 | N 型阴性接头，7/16 DIN 阴性接头或 1 5/8" EIA 阴性接头 | |
| 射频采样端口 | 正向输出功率，可选 | N 型阴性接头 |
| 反射输出功率，可选 | N 型阴性接头 | |
| 检测采样端口 | 正向输出功率，可选 | N 型阴性接头 |
| 反射输出功率，可选 | N 型阴性接头 | |
| 图形用户界面 | ||
| 本机图形显示器 | 200 像素 × 48 像素，单色 | |
| Web 图形用户界面 | 通过以太网 | RJ-45，10/100 Mbit/s，自动协商，半/全双工 |
| 远程控制 | ||
| 以太网 | RJ-45，10/100 Mbit/s，自动协商，半/全双工 | |
| 通用数据 | ||
| 操作电压范围 | R&S®BBA130-BC100、BC180， R&S®BBA130-D45-D160， R&S®BBA130-E22-E150 | 100 V 至 240 V AC ± 10%，单相， 50 Hz 至 60 Hz ± 6% |
| R&S®BBA130-E22-BC240， R&S®BBA130-E22-BC350 | 110V 至 240V AC ± 10%，单相， 50Hz 至 60Hz ± 6% | |
| R&S®BBA130-BC750 R&S®BBA130-D300、D600， R&S®BBA130-E280， | 200 V 至 240 V AC ± 10%，单相， 50 Hz 至 60 Hz ± 6% | |
| R&S®BBA130-BC1500-BC4200， R&S®BBA130-D1200 | 380 V 至 415 V AC ± 10%，三相， 带 N 型接头，50 Hz 至 60 Hz ± 6% | |
| 风冷 | 强制风冷，内置风扇， 前端空气进入，后端空气排出 | |
| 尺寸 | ||
| 台式 | W × H × D，包括风扇、把手及底座 | 430 mm × 196 mm × 580 mm (16.93 in × 7.72 in × 22.83 in) |
| 机架安装 | 19" 1/1，4 HU | |

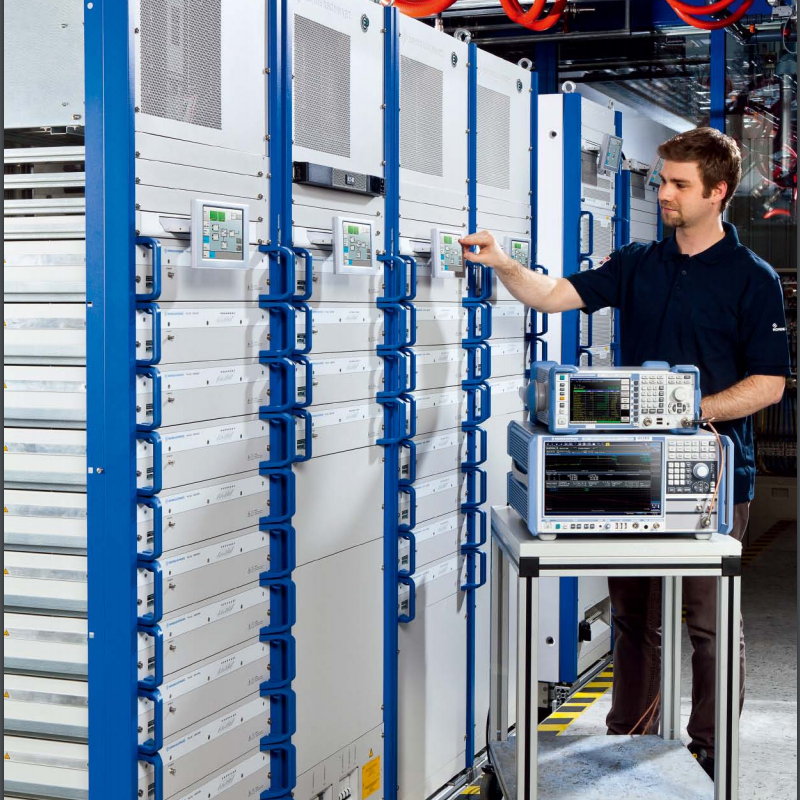

| 机架型号 (W × H × D) | R&S®BBA130-BC1500/-D600 | 19" × 12 HU × 800 mm |
| R&S®BBA130-D1200 | 19" × 20 HU × 800 mm | |
| R&S®BBA130-BC1800/-BC2100/-BC2700 | 19" × 20 HU × 1000 mm | |
| R&S®BBA130-BC4200 | 19" × 35 HU × 1000 mm | |
| 环境条件 | ||
| 温度范围 | 操作温度 | 0°C 至 +40°C |
| 存储温度 | –20°C 至 +70°C | |
| 湿热 | 在 95% 相对湿度下最高 +40 °C，无冷凝 | |
| 高度 | 操作高度 | 最高 2000 m |
| 储存高度 | 最高 4600 m | |
| 保护 | ||
| 负载 VSWR | 无限 | |
| 互锁 | 1 个自动互锁，1 个交互式互锁 | |
| 针对偏置电压的输入保护 | 可选 | 直流闭锁电平 ≤ 50 V DC |
| 瞬态电压兼容 | II 类，符合 IEC60364-4-443 | |
| 短路分断能力 | 全极 20 A 断路器 | |
| 热过载 | 热过载时关机 | |
