简介
R&S®BBA150 宽带放大器系列可在 4 kHz 至 6 GHz 的频率范围内产生功率。紧凑型放大器采用加固设计，并且具有高度可用性。此类放大器非常适用于调幅、调频、调相和脉冲调制。具有适合输入、输出及采样端口的广泛开关选件，可用于不同应用。
R&S®BBA150 宽带放大器涵盖五种频段：9 kHz 至 250 MHz、4 kHz 至 400 MHz、80 MHz 至 1 GHz、0.69 GHz 至 3.2 GHz 以及 2.5 GHz 至 6 GHz。该仪器可用于解决多种应用问题，包括针对高达 6 GHz 的 EMS 测量的多种标准。
主要特点
频段：9 kHz 至 250 MHz，4 kHz 至 400 MHz，80 MHz 至 1.0 GHz，0.69 GHz 至 3.2 GHz，2.5 GHz 至 6.0 GHz
输出功率范围介于 15 W 至 3000 W
100% 失配容差
适用于调幅、调频、调相和脉冲调制
三年保修以及灵活的服务水平协议
特点和优势
市面上最先进的宽带放大器之一
精密的射频设计
紧凑、轻巧
在欧洲最先进的工厂之一完成批量生产
易于使用，极其可靠
深厚专业的放大器开发技术
停机时间短，节约成本
灵活的控制和操作
手动操作
使用 Web 浏览器和电脑进行本地与远程操作
集成至 R&S®EMC32 测量软件
通过以太网远程控制
采用两种不同的互锁系统确保安全
一体化设备
紧凑的模块化结构设计
紧凑灵活：孪频段和双频段放大器，4 HU
适合输入、输出及采样端口的广泛开关选件
规格
| 射频规格 | ||
| 放大器类型 | A 级 | |
| 频段 | 9 kHz 至 250 MHz，异步 4 KHz 至 400 MHz 80 MHz 至 1.0 GHz，异步 0.69 GHz 至 3.2 GHz，异步 2.5 GHz 至 6.0 GHz，异步 | |
| 标称输出功率 | 9 kHz 至 250 MHz | 125 W 至 2500 W |
| 4 kHz 至 400 MHz | 75 W 至 600 W | |
| 80 MHz 至 1.0 GHz | 70 W 至 3000 W | |
| 0.69 GHz 至 3.2 GHz | 30 W 至 800 W | |
| 2.5 GHz 至 6.0 GHz | 15 W 至 400 W | |
| 标称输出负载 | 50 Ω | |
| 增益平坦度 | ±4.0 dB（或更好，参阅数据表） | |
| 增益调节范围 | >15 dB | |
| 调制功能 | AM、FM、φM、PM | |
| 标称输入阻抗 | 50 Ω | |
| 最大射频输入电平 | 最大 +15 dBm | |
| 9 kHz 至 250 MHz | 最大 +5 dBm | |
| 对应于标称输出功率的输入电平 | –3.4 dBm | |
| 标称输出阻抗 | 50 Ω | |
| 输出失配容差，VSWR | 100%，无损 | |

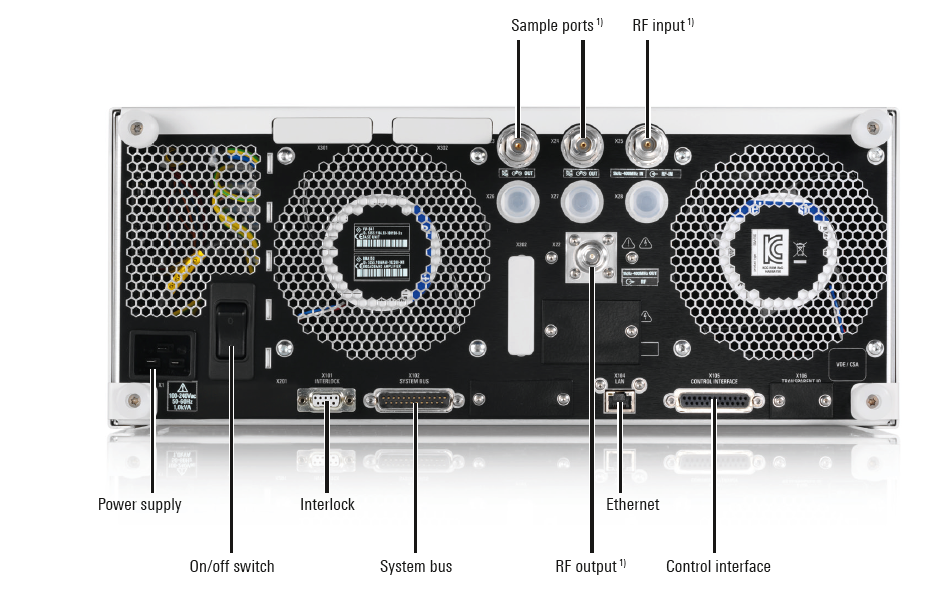

| 射频及采样接头 | ||
| 射频输入端口 | N 型阴性接头 | |
| 射频输出端口 | N 型阴性接头，7/16 DIN 阴性接头或 1 5/8" EIA 阴性接头 | |
| 射频采样端口 | 正向输出功率，可选 | N 型阴性接头 |
| 反射输出功率，可选 | N 型阴性接头 | |
| 检测采样端口 | 正向输出功率，可选 | N 型阴性接头 |
| 反射输出功率，可选 | N 型阴性接头 | |

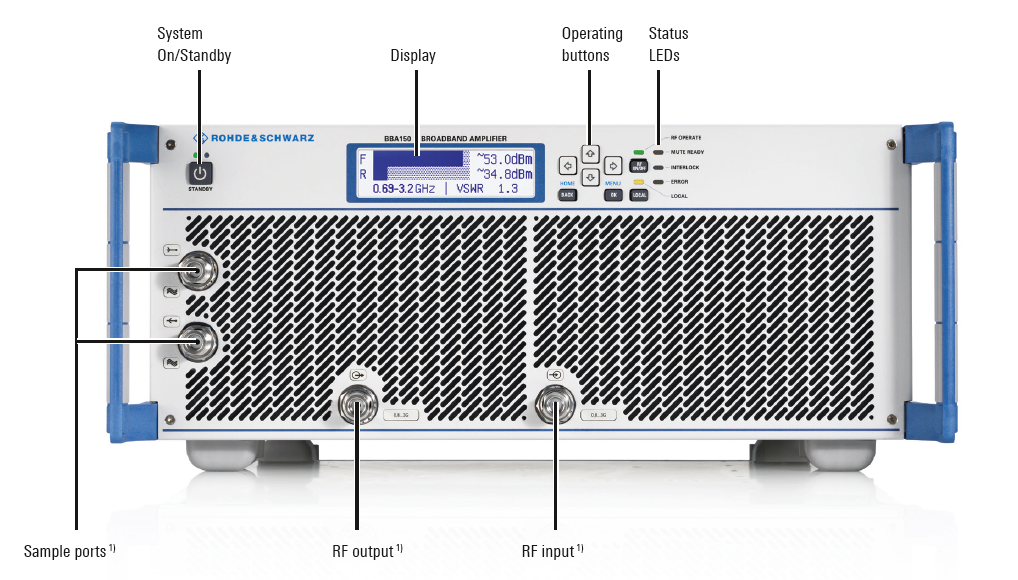

| 图形用户界面 | ||
| 本机图形显示器 | 200 像素 × 48 像素，单色 | |
| Web 图形用户界面 | 通过以太网 | RJ-45，10/100 Mbit/s，自动协商，半/全双工 |
| 远程控制 | ||
| 以太网 | RJ-45，10/100 Mbit/s，自动协商，半/全双工 | |
| 通用数据 | ||
| 操作电压范围 | R&S®BBA150-A125/-A200/-AB75/-AB200/-BC70/ -BC250/-D30/-D110/-E15/-E100 | 100 V 至 240 V AC ± 10%，单相， 50 Hz 至 60 Hz ± 6% |
| R&S®BBA150-A400/-AB350/-D200/-E200 | 120 V 至 240 V AC ± 10%，单相，50 Hz 至 60 Hz ± 6% | |
| R&S®BBA150-A700/-AB600/-BC500/ -BC1000/-D400/-E400 | 200 V 至 240 V AC ± 10%，单相，50 Hz 至 60 Hz ± 6% | |
| R&S®BBA150-A1300/-A2500/-BC1250/-BC3000/-D800 | 380 V 至 415 V AC ± 10%，三相，带 N 型接头，50 Hz 至 60 Hz ± 6% | |
| 风冷 | 强制风冷，内置风扇， 前端空气进入，后端空气排出 | |
| 尺寸 | ||
| 台式 | 包括风扇、把手及底座；宽 × 高 × 深 | 430 mm × 196 mm × 580 mm (16.93 in × 7.72 in × 22.83 in) |
| 机架安装 | 19" 1/1，4 HU | |
| 机架型号（宽 × 高 × 深） | R&S®BBA150-A700/-BC1000/-D4007-E400 | 19" × 12 HU × 800 mm (31.5 in) |
| R&S®BBA150-D800 | 19" × 20 HU × 800 mm (31.5 in) | |
| R&S®BBA150-A1300/-BC1250/-BC1500/ -BC2000 | 19" × 20 HU × 1000 mm (39.4 in) | |
| R&S®BBA150-A2500 | 19" × 35 HU × 800 mm (31.5 in) | |
| R&S®BBA150-BC3000 | 19" × 35 HU × 1000 mm (39.4 in) | |
| 环境条件 | ||
| 温度负荷 | 操作温度范围 | 0°C 至 +40°C |
| 存储温度范围 | –20°C 至 +70°C | |
| 湿热 | 在 95% 相对湿度下最高 +40°C， 无冷凝 | |
| 高度 | 操作高度 | 最高 2000 m |
| 储存高度 | 最高 4600 m | |
| 保护 | ||
| 负载 VSWR | 无限 | |
| 互锁 | 1 个设备互锁，1 个可配置互锁 | |
| 针对偏置电压的输入保护 | 可选 | 直流闭锁电平 ≤ 50 V DC |
| 瞬态电压兼容 | II 类，符合 IEC 60364-4-443 | |
| 短路分断能力 | 自动化全极 20 A 断路器 | |
| 热过载 | 热过载时关机 | |
