简介

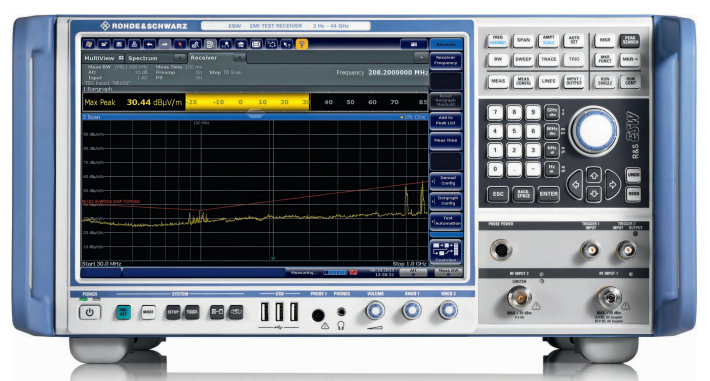

R&S®ESW 是一款具有卓越射频特性的 EMI 测试接收机，具备较高的动态范围以及测量精度。这款测试接收机符合 CISPR、EN、MIL-STD-461、DO-160 以及 FCC 标准，满足最严苛的认证测量要求。凭借基于 FFT 的时域扫描，R&S®ESW 几乎能够实时捕获和测量干扰频谱。借助该仪器的实时频谱分析功能以及瀑布图功能，用户能够详细分析干扰信号及其历史记录。多视图模式便于直观显示结果，甚至显示多个操作模式。
R&S®ESW EMI 测试接收机是汽车和 A&D 领域中要求苛刻的 EMI 认证测量的理想选择。由于固有噪声低，它的灵敏度很高，同时有高的 1 dB 压缩点， 因此它具有极宽的动态范围。
R&S®ESW 将基于 FFT 的时域扫描作为标准配置。以前需要几分钟或几小时才能完成的测试现在只需几秒即可完成。甚至可以使用两个 CISPR 检波器进行测量（准峰值、CISPR 平均值、RMS 平均值），将总测量时间缩短一半。
符合认证标准的 EMI 测量
■认证测量
■在频谱分析仪模式中进行符合标准的 EMI 测量
认证测量
R&S®ESW 设计重点放在遵循 EMC 标准的认证测量上。符合标准的认证测量对测试设备提出了极高要求，必须能够正确检测、测量和加权所有产生的干扰信号。这些干扰信号包括脉冲信号，正弦信号以及已调制的信号和间歇信号。
R&S®ESW 凭借其集成的预选滤波器、20 dB 前置放大器和高线性度的前端模块，可以满足商用标准和军事标准的要求，包括 CISPR、EN、ETS、ANSI、FCC、VCCI、MIL-STD-461 和 DO-160。
在频谱分析仪模式中进行符合标准的 EMI 测量
R&S®ESW 不仅是 EMI 测试接收机，而且是功能齐全的频谱分析仪。频谱分析仪模式下， R&S®ESW 除了可用于研发过程的 EMI 分析外，在激活预选滤波器的情况下，还可以进行符合标准的 EMI 测量。

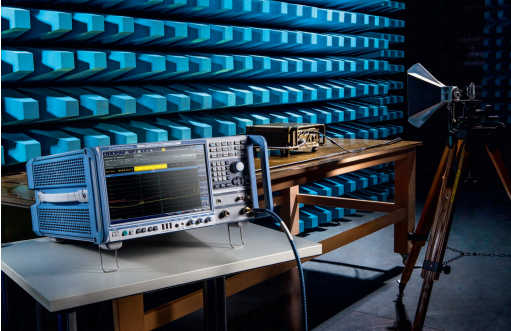

在电波暗室中进行 EMI 测试。
主要特点
频率范围介于 1 Hz 至 8 GHz、1 Hz 至 26.5 GHz 以及 1 Hz 至 44 GHz
符合 CISPR16-1-1、ANSIC63.2、MIL-STD-461 以及 FCC 标准
具有无与伦比的动态范围以及精确度，适用于要求严苛的认证测量
通过基于 FFT 的时域扫描实现超快速测量
使用针对 ISM 频段的可选高通滤波器以及陷波器预选
EMI 测试接收机和信号与频谱分析仪集于一体
借助 80 MHz 带宽和瀑布图功能进行实时频谱分析（R&S®ESW-K55 选件）
多视图功能支持在单个屏幕上直观显示多个操作模式
特点和优势
符合标准的 EMI 测量
认证测量
在频谱分析仪模式下执行符合标准的 EMI 测量
满足严格要求的射频性能
极宽的动态范围
低 DANL（f ≤ 1 GHz 时，典型值为 –168 dBm）
高 1 dB 压缩点 (+15 dBm)，针对射频前端
高三阶截止点 (TOI)（典型值为 +25 dBm）
卓越的测量精度（f ≤ 8 GHz 时，为 ±0.37 dB）
集成式预选滤波器以及前置放大器
标配集成式预选滤波器（21 个滤波器）
附加高通滤波器 (2 MHz)，用于抑制交流电源线上的数据载波以及干扰信号
陷波器，用于抑制免许可 2.4 GHz 以及 5.8 GHz ISM 频段中的强载波信号
通过基于 FFT 的时域扫描实现超快速测量
通过准峰值以及 CISPR 平均值加权实时测量传导干扰电平
进行实时频谱分析，以便详细调查干扰（使用选件）
借助高达 80 MHz 的带宽进行实时测量
利用瀑布图无缝显示频谱
利用余辉模式（频谱柱状图）清晰鉴别脉冲和连续干扰
频率模板触发，以便准确可靠地检测偶发性频谱事件
操作方便，直观显示结果
直观化扫描表
多视图：直观显示多个结果
经过优化、基于触摸屏的用户界面，用于快速访问所有功能
集成式联机帮助
保存结果和仪器设置
自动化测试
预览测量 – 数据简化 – 最终测量
R&S®EMC32 EMC 测量软件，用于远程控制测量以及自动化 EMI 测试程序
记录测量结果的报告生成器
四通道喀呖声率测量
符合 CISPR14-1 标准的喀呖声率分析
能够记录结果，生成报告
数据保护和远程控制
可移动硬盘驱动器 (HDD)，用于保护测试数据的机密性和安全性
通过 GPIB 或 LAN 远程控制
针对 LabView、LabWindows/CVI、VXI Plug & Play 的驱动程序
免费固件更新，紧跟新发展步伐

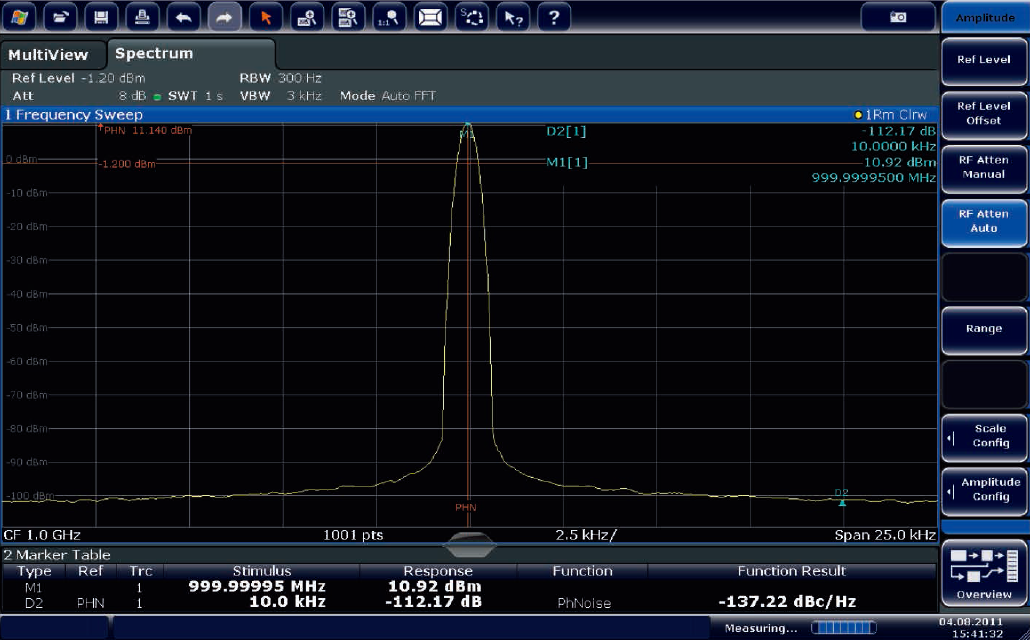

载波偏移 10 kHz 时的相位噪声： –137 dBc (1 Hz)。

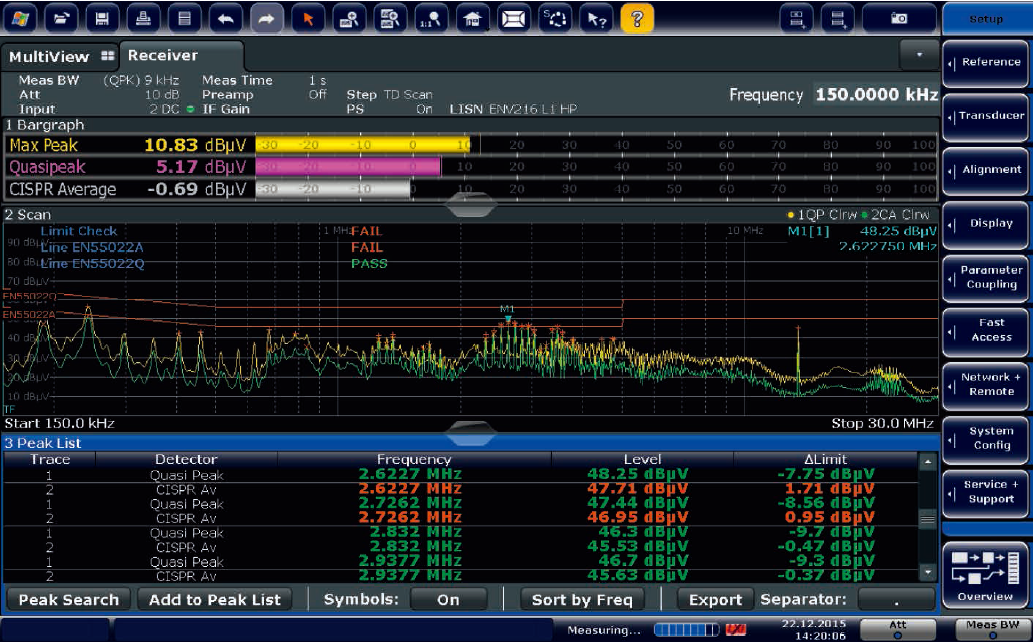

R&S®ESW使用准峰值和 CISPR 平均值加权进行干扰电压测量，只需要几秒钟

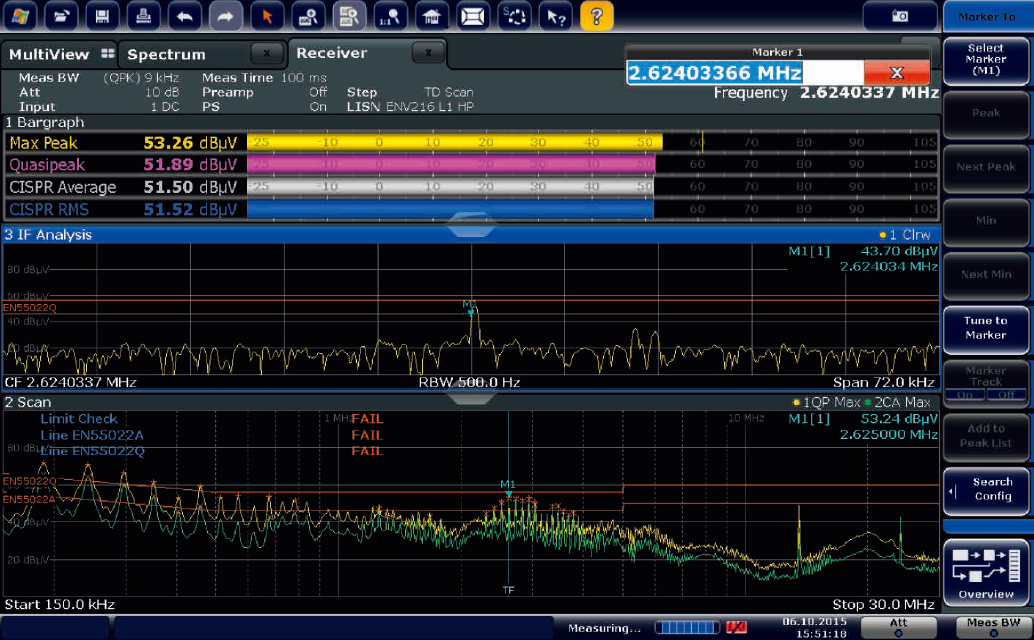

IF 分析（中间）和扫描的射频频谱（底部）

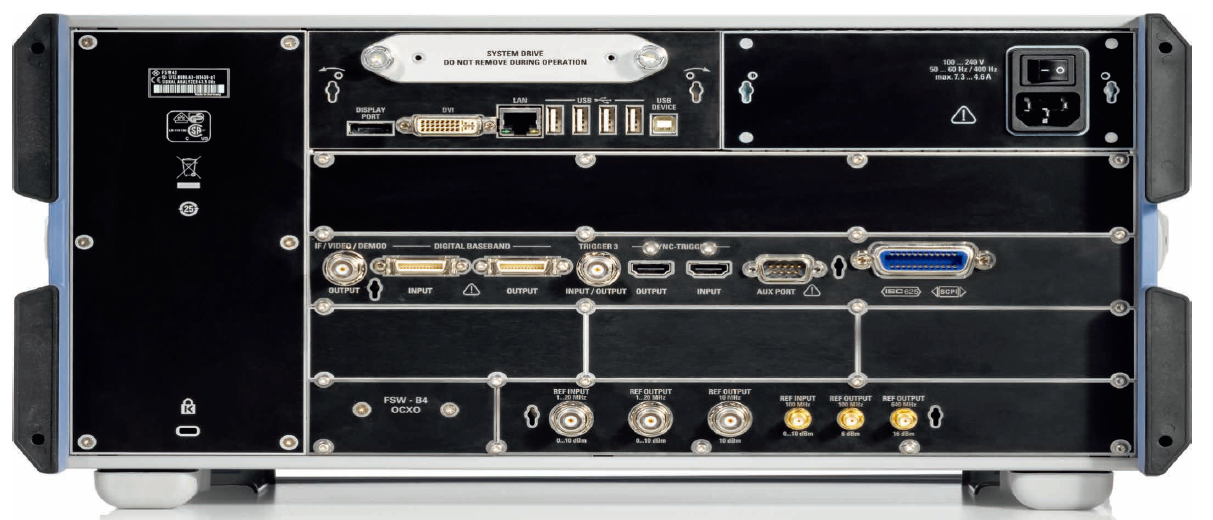

包含可拆除硬盘的 R&S®ESW 后视图。
规格
| 频率 | ||
| 频率范围 | R&S®ESW8 | 1 Hz 至 8 GHz |
| R&S®ESW26 | 1 Hz 至 26.5 GHz | |
| R&S®ESW44 | 1 Hz 至 44 GHz | |
| 年老化率 | R&S®ESW-B4 OCXO 精密频率基准 | （标准值 ±1 × 10–7）±3 × 10–8 |
| 带宽 | ||
| 分辨率带宽 | 标准滤波器 (–3 dB) | 1 Hz 至 10 MHz |
| EMI 滤波器 (–6 dB) | 1 Hz、100 Hz、200 Hz、1 kHz、9 kHz、10 kHz、100 kHz、120 kHz、10 MHz | |
| 检波器 | 接收机模式 | 最大峰值、最小峰值、准峰值、RMS 值、平均值、具有计量时间常数的平均值（CISPR 平均值）、RMS 平均值 (CISPR RMS) |
| APD 测量功能 | 最低幅度概率 | 10–7 |
| 最长捕获时间 | 120 s | |
| 捕获带宽 (–6 dB) | 200 Hz、9 kHz、120 kHz、1 MHz | |
| 三阶截止点 (TOI) | R&S®ESW8，R&S®ESW26，R&S®ESW44，射频衰减 = 0 dB，电平 2 × –15 dBm，∆f > 5 × 分辨率带宽，预选关闭，前置放大器关闭 | 10 MHz ≤ fin < 1 GHz，> +20 dBm，25 dBm（典型值） |
| 1 dB 压缩 | 射频衰减 = 0 dB，预选关闭，前置放大器关闭 | fin ≤ 3 GHz，+15 dBm（标称值） |
| 预选滤波器 | ||
| 状态 | 接收机模式 | 始终开启 |
| 分析仪模式 | 开启/关闭（可选择） | |
| 预选滤波器的数量 | 21 | |
| 前置放大器（可切换） | 1 kHz 至 8 GHz | 20 dB（标称值） |
| 显示平均噪声电平 (DANL) | R&S®ESW8（接收机模式，射频衰减 = 0 dB，端接 = 50 Ω，对数刻度归一化为 1 Hz 分辨率带宽，分辨率带宽 = 1 kHz，视频带宽 = 1 Hz，+5°C 至 +40°C，预选开启，前置放大器开启） | |
| 1 MHz ≤ f < 1 GHz | <–165 dBm，典型值为 –168 dBm | |
| 接收机模式 | ||
| 时域扫描 | CISPR 频段 B，150 kHz 至 30 MHz，分辨率带宽 = 9 kHz，测量时间 = 100 ms，峰值检波器 | 110 ms（总测量时间） |
| CISPR 频段 B，150 kHz 至 30 MHz，分辨率带宽 = 9 kHz，测量时间 = 1 s，准峰值检波器以及 CISPR 平均值检波器 | 2 s（总测量时间） | |
| CISPR 频段 C/D，30 MHz 至 1000 MHz，分辨率带宽 = 120 kHz，测量时间 = 10 ms，峰值检波器 | 620 ms（总测量时间） | |
| CISPR 频段 C/D，30 MHz 至 1000 MHz，分辨率带宽 = 9 kHz，测量时间 = 10 ms，峰值检波器 | 840 ms（总测量时间） | |
| CISPR 频段 C/D，30 MHz 至 1000 MHz，分辨率带宽 = 120 kHz，测量时间 = 1 s，准峰值检波器 | 80 s（总测量时间） | |
| CISPR 频段 C/D，30 MHz 至 1000 MHz，分辨率带宽 = 9 kHz，测量时间 = 1 s，准峰值检波器以及 CISPR 平均值检波器 | 67 s（总测量时间） | |
| 总体测量不确定度 | ||
| 预选关闭 | 10 MHz < f ≤ 3.6 GHz | ±0.27 dB |
| 尺寸（标称值） | 宽 × 高 × 深，包括前把手和后脚 | 462 mm × 240 mm × 504 mm (18.15 in × 9.44 in × 19.81 in) |
| 净重，不带选件（标称值） | R&S®ESW8 | 20.6 kg (45.42 lb) |
| R&S®ESW26 | 22.1 kg (48.72 lb) | |
| R&S®ESW44 | 25.2 kg (55.56 lb) | |
