UPV 音频分析仪

适用于所有音频测量的紧凑型仪器

简介

尽管音频信号目前主要是通过数字方式处理的,但模拟技术不断增强,仍然不失为行之有效的替代方案。 如此一来,模拟和数字测量缺一不可。 R&S®UPV 音频分析仪是专门为此设计的。

借助 R&S®UPV,用户几乎可以执行音频领域内所有的必要测量: 频率响应测量、总谐波失真 (THD) 显示、频谱显示、数字接口分析等等。 发生器具有多种用途。 它可用来创建任何想得到的信号,包括正弦波和噪声信号以及多正弦波信号。

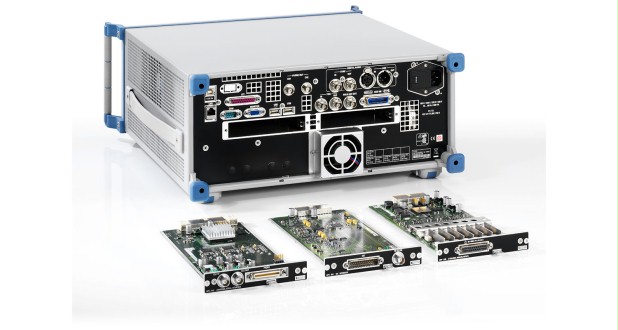

R&S®UPV 是一种带集成控制 PC 的一体化仪器,携带十分方便。 由于仪器是出厂即用的,因此只需拆开包装,开启后即可投入使用。 无需外围设备。 可选模块及软件扩展可集成到该仪器中,进一步延展了应用可能性。

R&S®UPV 具有一个直观化用户界面(Windows 操作系统)。 大屏幕起到很重要的作用,而不仅仅局限于显示测量结果。 所有设置都可以在包含所有相关功能及设置的面板中完成。 鉴于操作原理易懂且模拟和数字测量的方式相似,用户能够快速掌握仪器操作。

该仪器具有可根据需要在屏幕周围移动的可扩展图形窗口,便于用户概览所有的测量结果。 可实时显示单信道或双信道的结果,亦可选择扩展到实时显示最多 16 个信道的结果。 多个测量功能/图形同时可用。 比如,可同时显示频域以及时域内的分析。 通过图形,用户可借助垂直和水平光标读取结果,并且可将限值线或储存的测量结果重叠于这些结果之上,或互作比较。

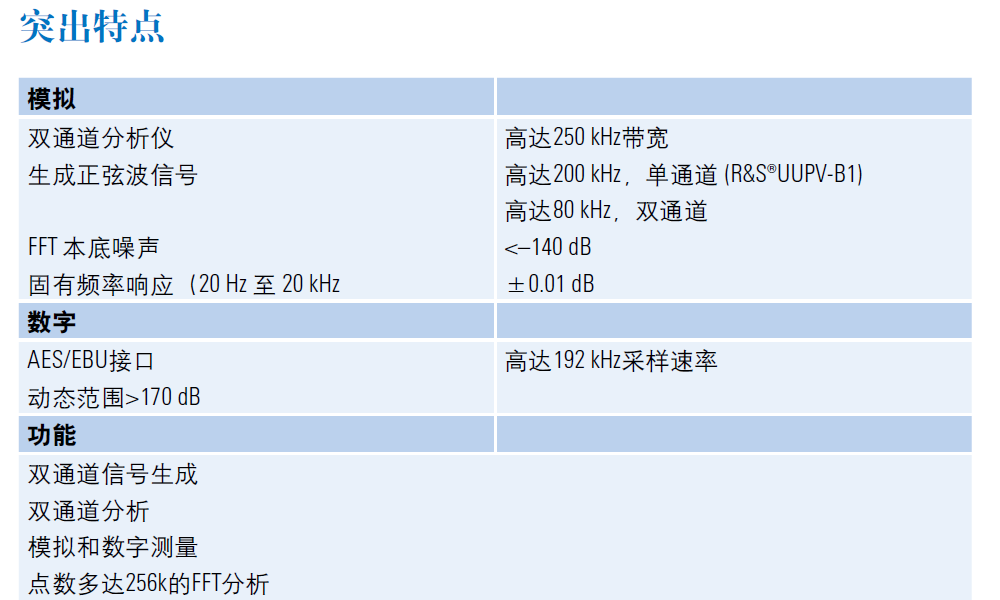

主要特点

  • 适用于所有接口
    (模拟、数字及混合)

  • 同时显示多个测量功能

  • 采样率最高达 400 kHz

  • 带集成 PC 的紧凑型仪器

  • 支持未来选件的插


特性和优势

  • 所有的测试信号和测量功能集于一体

    • 生成广泛的模拟信号以及(借助 R&S®UPV-B2/-B41/-B42 选件)数字测试信号

    • 在模拟接口以及(在安装 R&S®UPV-B2/-B41/-B42 选件的情况下)在数字接口上的广泛的测量功能

    • 高效并且支持多信道 FFT 分析(分辨率低至 mHz 范围)

    • 用户自编程滤波器可根据手头测量任务调整,只需短短数秒

    • 全包型,无需外围设备


  • 单个仪器提供丰富的接口选项

    • 模拟发生器输出(标配)

    • 带模拟输入(标配)的双通道分析仪

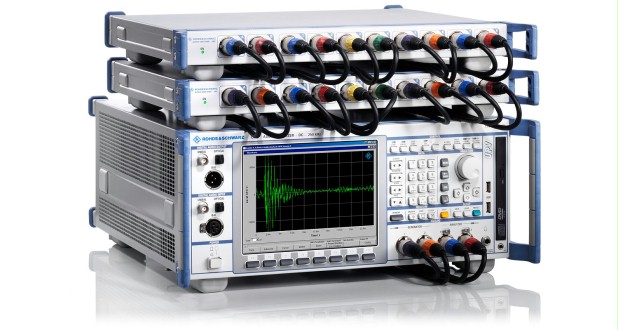

    • 扩展到 8 或 16 个测量信道(R&S®UPV-B48 选件)

    • 数字音频接口(R&S®UPV-B2 选件)

    • 数字协议分析及生成(R&S®UPV-K21 选件)

    • 抖动与接口测试(R&S®UPV-K22 选件)

    • 带 I²S 接口的音频集成电路的测试(R&S®UPV-B41 选件)

    • 几乎所有的音频电路均可通过通用串行接口调整(R&S®UPV-B42 选件)

    • PDM 比特流分析(R&S®UPV-K421 选件)

    • 发生器以及分析仪的所有接口都可以彼此单独设置,也能够以任何组合形式结合使用


  • 始终保持操作便利性

    • 借助直观化用户界面,快速学习操作

    • 所有测量结果概览

    • 有效的联机帮助功能


  • 快速强大

    • 覆盖整个系统的高速测量

    • 尤其适合在生产中使用

    • 覆盖整个测量序列的 R&S®UPV-K1 通用序列控制器

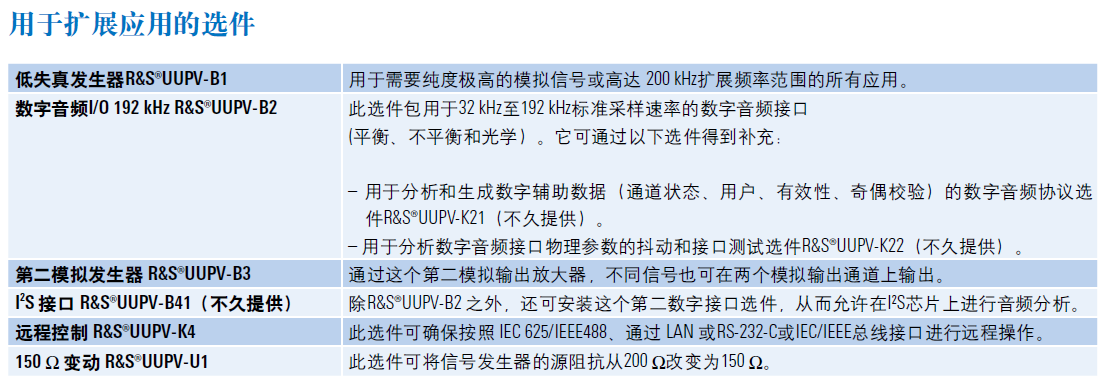

  • 支持未来应用的选件

    • R&S®UPV-B1 低失真发生器可生成极纯的模拟正弦波信号,并且可用于扩展频率范围

    • 辅助模拟发生器 (R&S®UPV-B3) 可用于在两个模拟输出信道上生成不同的正弦波信号

    • 使用 R&S®UPV-B48 选件(各八个信道)同步提取最多 16 个模拟信道的测量值

    • 192 kHz R&S®UPV-B2 数字音频 I/O(具有依照 AES/EBU 以及使用消费者格式的数字音频接口)

    • 通用数字接口 (R&S®UPV-B42) 或使用 I²S 格式 (R&S®UPV-B41),用于连接数字音频回路

    • PDM 比特流分析 (R&S®UPV-K421),作为 R&S®UPV-B42 选件的附加物

    • 使用 R&S®UPV-K6 选件的扩展分析功能

    • PESQ® 测量(R&S®UPV-K61 选件),用于依据心理声学方法分析声音信号

    • PEAQ® 测量(R&S®UPV-K62 选件),用于依据心理声学方法分析宽带音频信号

    • POLQA® 测量(R&S®UPV-K63 选件),用于依据心理声学方法分析宽带声音质量

    • 使用 R&S®UPV-K7 以及 R&S®UPV-K71 选件进行符合标准的助听设备测量

    • 用于移动电话上的声学测量的 R&S®UPV-K9/-K91/-K92/-K98/-K101 选件包

    • 用于远程控制 R&S®UPV 音频分析仪的 R&S®UPV-K4 远程控制选件

    • 用于创建和执行测量序列的 R&S®UPV-K1 通用序列控制器

    • 将源阻抗从 200 Ω 改为 150 Ω(R&S®UPV-U1 选件)

    • BNC 监控输出(R&S®UPV-U2 选件)

    • XLR/BNC 适配器组(R&S®UP-Z1MF 选件)

    • 用于将最多 128 个信道切换到输入和输出的 R&S®UPZ 音频切换器
