FSL 频谱分析仪
简介

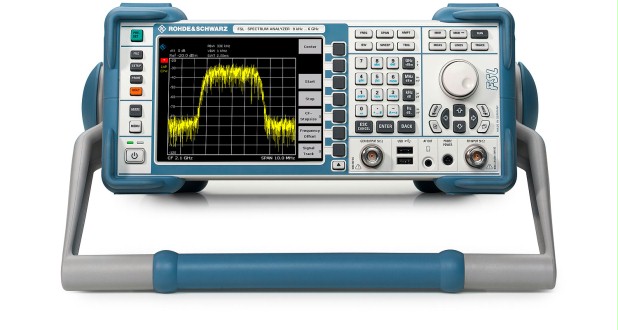

R&S®FSL 是一款轻量化的紧凑型频谱分析仪，适合关注成本但又需要高端仪器功能的用户。该分析仪适用于开发、维修和生产过程中的广泛应用。
尽管尺寸紧凑，但该分析仪仍具备多种在高端仪器中更为常见的功能，确保了高性价比。R&S®FSL 是同级别仪器中唯一带有跟踪源（最高 18 GHz）的仪器，并且信号分析带宽高达 28 MHz。此外，在最高 18 GHz 频率下操作的 R&S®FSL18 也支持微波范围内的应用。
主要特点
特点和优势
高速测量以及节省时间的程序有助于提高吞吐量
通过 LAN 或 IEC/IEEE 总线远程控制（依据 SCPI）
连续射频频率范围介于 9 kHz 至 18 GHz，解调带宽高达 28 MHz
即便在微波范围内也保持低测量不确定度
同级别中出类拔萃的性能
快速，且在生产过程中具有多种用途
频率范围介于 9 kHz 至 3 GHz、6 GHz 或 18 GHz
带或不带跟踪源的型号
28 MHz 信号分析带宽
即便在微波范围内也保持低测量不确定度
通用测量应用，比如瀑布图
轻量紧凑设计，适合现场安装、维护和维修
可选择使用电池操作
可使用选件轻松现场升级
符合各种无线/蜂窝数字标准的广泛特性
适合每个开发实验室
轻量紧凑设计，适合现场安装、维护和维修
小巧轻便，易于携带
可选内置电池盒，方便无线应用
使用 R&S®NRP-Zxx 功率探头的功率测量
适用于维修应用

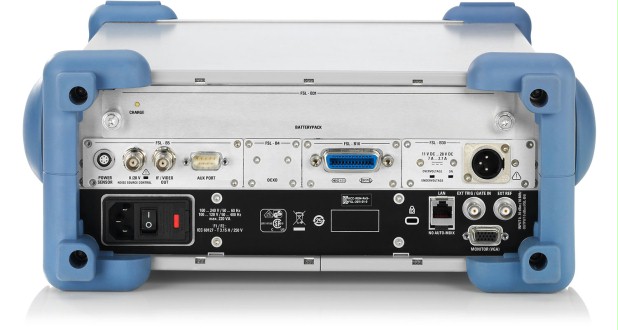

轻松升级，并且有广泛的接口
选件可在现场即插即用，无需打开仪器
附加接口进一步扩展 R&S®FSL 的应用范围
功能广泛，操作简单
在高端分析仪中更常见的全面测量功能和特性
内置测量程序且可选多功能固件选件
支持的制式
3GPP HSPA
WiMAX™
CDMA2000®/1xEV-DO
IEEE 802.11 a/b/g/n
IEEE 802.15.1 Bluetooth®
RFID
MBMS
DVB-C
R&S®FSL3 | R&S®FSL3 | R&S®FSL6 | R&S®FSL6 | R&S®FSL18 | R&S®FSL18 | |
频率范围 | 9 kHz 至 3 GHz | 9 kHz 至 3 GHz | 9 kHz 至 6 GHz | 9 kHz 至 6 GHz | 9 kHz 至 18 GHz | 9 kHz 至 18 GHz |
频率精度 | 1 × 10-6 | 1 × 10-6 | 1 × 10-6 | 1 × 10-6 | 1 × 10-6 | |
带 R&S®FSL-B4，OCXO | 1 × 10-7 | 1 × 10-7 | 1 × 10-7 | 1 × 10-7 | 标配 R&S®FSL18 | 标配 R&S®FSL18 |
分辨率带宽 | ||||||
标准 | 300 Hz 至 10 MHz（1/3 序列），如果零跨度，则另加 20 MHz | |||||
带 R&S®FSL-B7 | 10 Hz 至 10 MHz（1/3 序列），另加 1 Hz（FFT 滤波器） | |||||
视频带宽 | 10 Hz 至 10 MHz | 10 Hz 至 10 MHz | 10 Hz 至 10 MHz | 10 Hz 至 10 MHz | 10 Hz 至 10 MHz | 10 Hz 至 10 MHz |
信号分析带宽 | 28 MHz | 28 MHz | 28 MHz | 28 MHz | 28 MHz | 28 MHz |
相位噪声 | 在 1 GHz 载波频率和 10 kHz 载波偏移下，典型值 –103 dBc (1 Hz) | |||||
显示平均噪声电平 (DANL) | ||||||
使用 300 Hz 分辨率带宽 | 典型值 –117 dBm | 典型值 –117 dBm | 典型值 –117 dBm | 典型值 –117 dBm | 典型值 –117 dBm | 典型值 –117 dBm |
使用 1 Hz FFT 分辨率带宽以及前置放大器 | 500 MHz：典型值 –162 dBm | |||||
三阶截止点 (TOI) | 典型值 +18 dBm | 典型值 +18 dBm | 典型值 +18 dBm | 典型值 +18 dBm | 典型值 +18 dBm | 典型值 +18 dBm |
检波器 | 正/负峰值、自动寻峰值、均方根值、准峰值、平均值、采样值 | |||||
电平测量不确定度 | <0.5 dB (30 kHz ≤ f ≤ 3 GHz)， | |||||
跟踪源 | 否 | 是 | 否 | 是 | 否 | 是 |
频率范围 | – | 1 MHz 至 3 GHz | – | 1 MHz 至 6 GHz | – | 10 MHz 至 18 GHz |
输出电平 | – | –20 dBm 至 0 dBm | – | –20 dBm 至 0 dBm | – | –30 dBm 至 |
