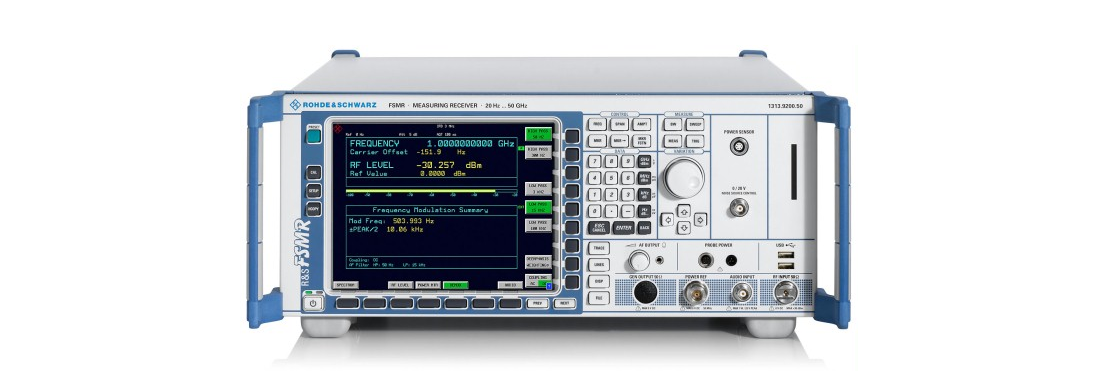

FSMR 测量接收机

信号发生器及衰减器的一体化校准


简介

R&S®FSMR 测量接收机经特殊设计,可以应对信号发生器及固定或可调节衰减器的校准过程中的各种测量任务。


主要特点

  • 频率范围介于 20 Hz 至 3/26.5/43/50 GHz

  • 高精确度电平校准仪,具有 +30 dBm 至 –140 dBm 的宽测量范围

  • 高精确度电平校准仪

  • 调制分析仪

  • 具有 THD 以及 SINAD 测量功能的音频分析仪

  • 支持 R&S®NRP-Zxx 功率探头连接的功率计

  • 高性能频谱分析仪


特点和优势

  • 电平校准 – 精确、可重复且轻松

    • 出色的线性及电平稳定性

    • 在频率漂移及残余 FM 方面具有高耐受性

    • 操作简单,便于在较宽的电平范围内进行电平校准


  • 直接连接功率探头,以实现准确的功率测量

    • 具有集成功分器的功率探头模块

    • 从前面板或者通过 IEC/IEEE 总线或 LAN 控制所有的功能(包括功率计)

    • 许多支持的功率计

    • 自动 VSWR 校正


  • 调制及音频分析变得简单

    • 测量调制深度、频率偏差及相位偏移,具有

    • 音频分析,包括自动测量调制频率、THD 以及 SINAD

    • 显示频域及时域中的音频信号及解调信号

    • 用于校准调制发生器的音频输入


  • 多功能且高性能的频谱分析

    • 功能全面的频谱分析仪

    • 全类型的检波器

    • 多功能分辨率滤波器的特性测量及大带宽

    • 全面的分析功能

支持的技术

  • WCDMA/HSPA/HSPA+

  • GSM/EGPRS/EDGE

  • CDMA2000® 1xEV-DO

  • CDMA2000® 1xRTT

  • TD-SCDMA

  • GSM-R

  • TETRA

  • cdmaOne

  • DECT

  • Bluetooth®(基本速率)

  • ZigBee™ IEEE 802.15.4

  • MBMS

  • AM

  • FM


R&S®FSMR3R&S®FSMR26R&S®FSMR43R&S®FSMR50
频率范围20 Hz 至 3.6 GHz20 Hz 至 26.5 GHz20 Hz 至 43 GHz20 Hz 至 50 GHz
参考频率老化: 1 × 10–7/年,可选 2 × 10 –8/年
绝对功率测量使用 R&S®NRP-Zxx 功率探头或外部功率计
不确定性带 R&S®NRP-Z27/-Z37: 0.083 dB(最高 4.2 GHz,+15 °C 至 +35 °C)
相对电平测量
测量范围+30 dBm 至 –140 dBm,取决于频率
线性(+20 dBm 至 –140 dBm)±0.01 dB ± 0.005 dB/10 dB 步长
AM 调制测量
调制深度0% 至 100%
测量不确定性1% 读数,50 Hz 至 50 kHz;
0.4% 读数,90 Hz 至 150 Hz,范围介于 5% 至 99%
调制频率10 Hz 至 100 kHz
固有失真0.3%
FM 调制测量
频率偏差最高 500 kHz
测量不确定性1% 读数,50 Hz 至 100 kHz
调制频率10 Hz 至 200 kHz
固有失真0.1%
φM 调制测量
相位偏移最大 10 000 rad
测量不确定性1% 读数,50 Hz 至 100 kHz
调制频率10 Hz 至 100 kHz
固有失真0.1%
音频测量
频率范围DC,20 Hz 至 1 MHz
电平范围0.4 V,4 V
测量不确定性1% 读数,20 Hz 至 100 kHz
频谱分析仪
频率范围20 Hz 至 3.6 GHz20 Hz 至 26.5 GHz20 Hz 至 43 GHz20 Hz 至 50 GHz
分辨率带宽10 Hz 至 50 MHz; FFT 滤波器: 1 Hz 至 30 kHz; 信道滤波器; EMI 带宽
视频带宽1 Hz 至 10 MHz
显示平均噪声电平 (RBW 1 Hz)
1 GHz典型值 –158 dBm典型值 –156 dBm典型值 –156 dBm典型值 –156 dBm
26 GHz典型值 –151 dBm典型值 –151 dBm典型值 –151 dBm
43 GHz典型值 –140 dBm典型值 –140 dBm
50 GHz典型值 –133 dBm
迹线检波器最大峰值, 最小峰值, 自动寻峰, 样本, RMS, 平均, 准峰值
相位噪声在从载波偏置 10 kHz 以及在 640 MHz 载波频率下,噪声通常为 –133 dBc (1 Hz)
扫描时间
跨度 > 10 Hz2.5 ms 至 16 000 s
跨度 0 Hz(零跨度)1 μs 至 16 000 s
镜频抑制
f < 3.6 GHz110 dB(典型值)
f > 3.6 GHz0 dB
f > 3.6 GHz,
带 R&S®FSMR-B2 选件
100 dB(典型值)
