总述

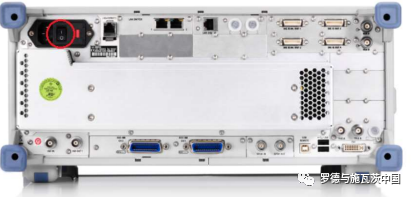

根据罗德与施瓦茨公司许多资深专家工程师多年的仪器仪表 制造及维护维修的经验，我们发现系统经过长时间关闭再次 开启时，不恰当的操作很可能造成系统中仪器仪表的损坏， 从而导致系统无法正常工作。本文为罗德与施瓦茨客户提供 系统开机指导，旨在保证长时间关机后，系统再次开启能够 正常稳定运行。 系统故障率的影响因素： 系统机龄 系统工作环境 (温度、湿度、供电、静电) 系统是否正确维护 (人为操作) 正确开启系统的重要性： 降低系统设备故障率 降低系统设备维护成本 保障系统设备处于最佳工作状态 2 开机环境 2.1 实验室温度与湿度 实验室（屏蔽室）温度与湿度应控制在以下范围： 温度过高，会造成电路元器件超过最高工作温度而烧毁 温度过低，空气中的水分会凝结在集成电路元器件上， 造成短路 湿度过高，电子元器件表面可能会吸附一层水膜，氧化、 腐蚀电子线路，以致接触不良，甚至短路 湿度过低，物体表面容易因为摩擦而产生高电压静电， 从而烧坏电路 1、请检查屏蔽室（暗室）温湿度计的读数，保证实验室环境 符合标准 2、 请检查系统机柜以及仪器表面是否有结露潮湿等现象，如 果有请使用除湿机（或者提高实验室温度、增大实验室通 风），待水气蒸发后（6～12小时）再进行下一步操作 2.2 实验室供电 1、如果需要，请电工检查实验室供电。 机柜及仪器仪表工作的电压范围如下： 实验室供电电压最好是能保证在 ±5%范围内，建议使用稳 压源。电压过高，仪器的电源模块可能会损坏。 2、严禁使用家用或非标接线板串接多台仪表。注意接线板允 许的最大电流最大功率，以免发生过热引起的短路火灾。 2.3 静电防护 工程师在防静电保护区中必须穿着防静电鞋和工作服，进行 系统仪器操作前请使用静电释放器或触摸屏蔽室金属门。 3 系统仪表开机 3.1 系统开机顺序 通常用户在放长假前会先对系统中的仪器仪表设备断电，并 关闭各种开关阀门，然后做总闸的断水、断电、断气。重新 开机的顺序应该是相反的，开启总闸后要确认所有的保护开 关工作正常，然后对单一设备逐一开机。具体请参考如下步骤 第一步 屏蔽室 (暗室) 总保险开关上电前，请检查系统机柜总电 源开关以及系统中各个仪表后面板电源开关关闭 (OFF状 态)，如果没有电源开关请拔掉电源线。 仪表后面板开关 第二步 屏蔽室 (暗室) 总保险开关上电，如有稳压电源请打开稳压源。 第三步 请先开启系统控制电脑。电脑启动正常后，再做之后的操 作。如果电脑无法开启，请检查屏蔽室 (暗室) 供电或考虑电脑损坏。 第四步 打开系统机柜电源前请再次确认关闭系统内各个仪表后面 板的电源开关，如果没有电源开关请拔掉电源线。 第五步 系统机柜电源开关上电。 第六步 系统内各个仪表上电。请分批次上电，不要一次性同时打 开超过3台仪表。上电前请确认仪表后面板的电源开关打 开 (ON状态)，电源线已插好。 第七步 开启系统中的功放。功放开启请参考步骤1-6，逐一开启功 放室总保险开关、功放机柜总电源开关、功放开关。多台 (套) 功放请一次开启一台(套)。 3.2 系统预热 系统开机预热时间应大于30分钟，建议北方低温地区适当延长预热时间。 在此期间请检查机柜风扇组是否工作正常，可以通过观看风 扇是否旋转，用手感受是否有风来判断。某些机柜风扇组具 有温控功能，机柜温度未达到规定温度风扇不启动，此情况 下请忽略此步骤，或者等系统测试运行一段时间后再检查。 请检查机柜、仪器、仪表、路由器、交换机等设备的指示灯 是否异常。请检查仪器仪表等设备的显示面板上是否有警告或者报错信息。 3.3 系统及仪表检测 1、系统中如果有以下仪器仪表请手动做自检 (selftest)与自校 (internal calibration、alignment、Internal Adjustment)。 频谱仪：如FSU、FSV、FSW等 接收机：如ESR、ESU、ESW等 信号源：如SMF、SMB、SMA等 综测仪：如CMW 2、 请使用系统测试软件中的功能（如EMC32-Extras-self Check-Test all）测试系统中所有仪器仪表是否通信正常。 3、如果有仪器仪表未找到，请检查： 仪器仪表是否开机正常。 系统中的交换机、路由器、GPIB卡是否工作正常。 各仪表通信连接使用的网线、GPIB线、光纤线是否连接正确。 4、EMC测试系统开始测试前，请操作者务必确认系统参数设 置，检查系统硬件连接，以免之前的惯性思维导致设置错 误。错误的设置可能会损坏系统仪器设备。 5、建议正式测试前执行如下测试。测试后对比之前的结果， 如果没有异常，即可进行正式测试。 请选择几条路径线路进行校准 请进行功放测试（用相应的负载连接功放输出，分别让功 放输出在50%功率、90%功率测试） 请扫描暗室底噪 如果有对比测试样机（Golden Sample）请使用其做对比测试 其他问题 系统中发现如下问题，请及时联系罗德与施瓦茨公司客户服务中心。 控制电脑无法开机 仪器仪表无法开机 仪器仪表自检自校准失败 系统运行报错
